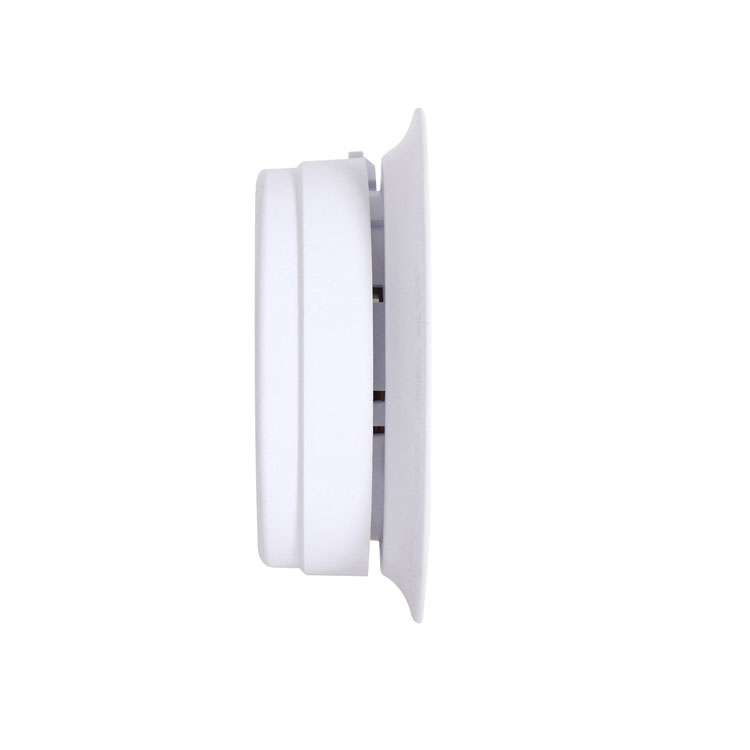

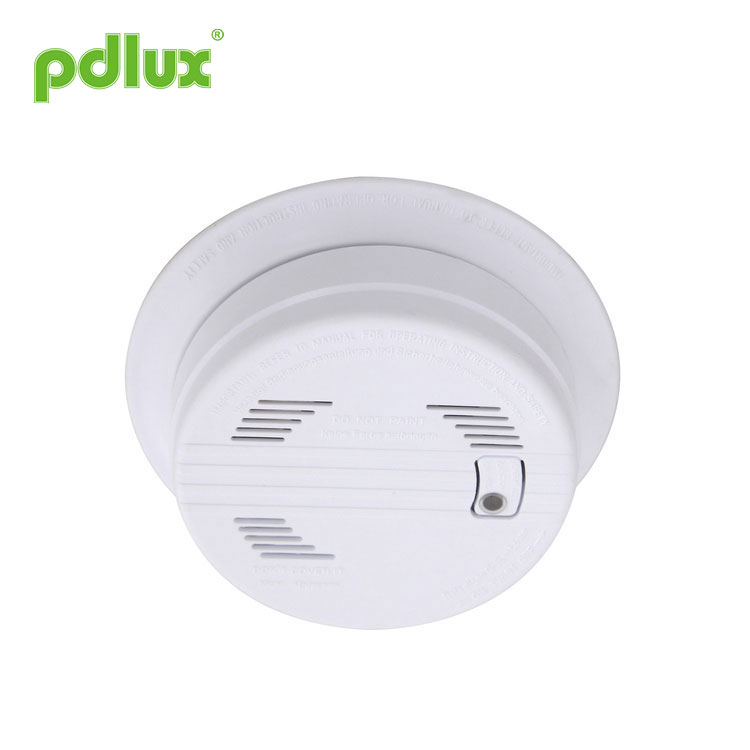

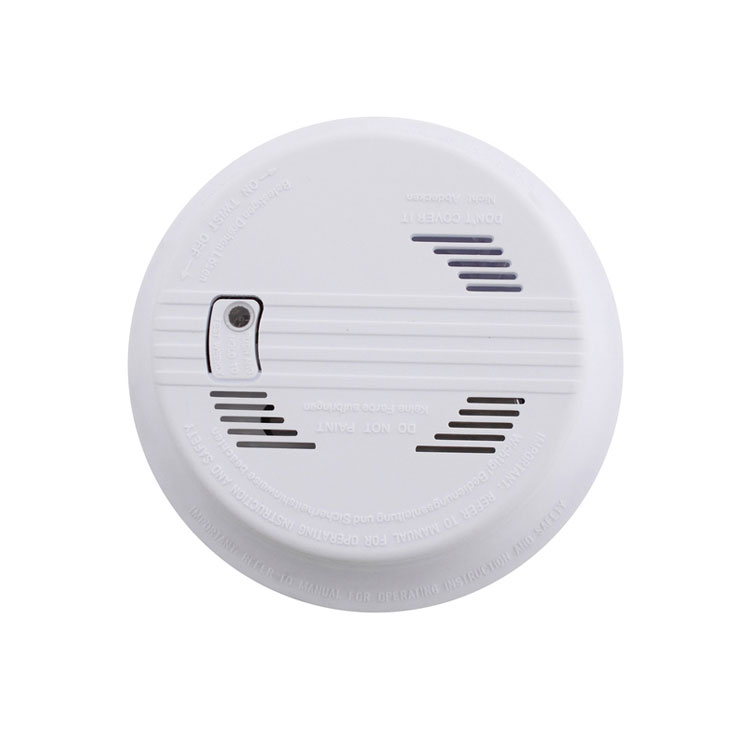

Smoke Detector Fire Alarm Photoelectric Sensor

PD-SO-708 instruksi weker kumelun

Produk kasebut minangka weker kumelun fotoelektrik, mung digunakake ing kamar siji ing kulawarga. Kanggo safety, sampeyan kudu nginstal siji weker ing saben kamar. Sadurunge nggunakake, waca instruksi kasebut kanthi teliti, aja mbukak weker kanthi sembrono supaya ora bisa digunakake.

Spesifikasi:
Dirating daya: DC9V
DC9V/AC110V
DC9V/AC220V
Arus statis: 5uA
Weker saiki: 10mA
Tingkat weker: >85db! 3m"
Weker tegangan rendah: 7V + 0.5V
Manungsa waé kanggo instalasi:
Sadurunge nginstal weker, waca instruksi kasebut kanthi teliti lan simpen !!!

1. Where kanggo nginstal paling
1.1 Kaping pisanan, sampeyan kudu nginstal siji ing kamar turu lan rute, amarga kamar turu adoh saka lawang biasane, yen sampeyan duwe sawetara kamar turu, sampeyan kudu nginstal siji weker ing saben kamar.
1.2. Pasang ing tangga, amarga tangga njupuk bagéyan penting ing kahanan sing muncul#
1.3 Paling ora nginstal siji weker ing saben lantai.
1.4 Pasang siji weker ing jejere piranti listrik ing saben kamar.
1.5 Kumelun, panas lan kobong iku bakal nyebar horisontal sawise munggah menyang langit-langit, supaya nginstal siji weker ing tengah langit-langit omah struktur biasa. Ayo weker bisa ngindhuksi saben pojok.
1.6 Yen weker ora bisa dipasang ing tengah langit-langit amarga sawetara alasan, jarak weker saka tembok kudu luwih saka 10CM.
1.7 Yen nginstal weker ing tembok, iku kudu 10 ~ 30.5CM ngisor langit-langit. (Kaya diagram 1)

1.8 Yen dawane kamar utawa bale luwih saka 9m, sampeyan kudu nginstal sawetara weker ing bale.
1.9 Weker kudu diinstal 0.9m adoh saka titik paling dhuwur ing kamar kang gradien. (Kaya diagram 2)
1.10 Cara nginstal weker ing kamar obah.
1.10.1 Insulasi panas kamar obah kurang dibandhingake karo kamar struktur biasa, ijol-ijolan energi njero lan njaba kanthi hawa adhem liwat tembok lan langit-langit sing tipis banget, saéngga lapisan insulasi panas gampang dibentuk ing cedhak tembok lan langit-langit, sing ngganggu kumelun. kanggo weker. Dipasang ing ruangan struktur iki, weker kudu 10~30.5cm ing ngisor langit-langit.
1.10.2 Yen sampeyan ora ngerti insulasi panas kamar obah, pasang siji weker ing tembok. Kanggo safety minimal, pasang siji weker ing kamar turu paling sethithik.

2 Where ora pas kanggo nginstal.
2.1 carbarn, barang sing diobong nyedhiyakake nalika sampeyan miwiti otomatis bisa nyebabake weker palsu.
2.2 Kaya struktur ing diagram 1, ngendi kurang saka 10CM.
2.3 Ing kondisi suhu kurang saka 40℉ utawa luwih saka 100 ℉.
2.4 Yen ana akeh bledug, partikel bledug bakal mimpin weker salah utawa ora bisa digunakake.
2.5 Yen suhu dhuwur banget, kelembapan lan kelembapan bakal nyebabake weker palsu.
2.6 Ing ngendi akeh serangga swiwi katon.
2.7 Posisi instalasi kurang saka 0.9m saka posisi ing ngisor iki: lantai pawon, lantai jedhing lan intake.
2.8 Cedhak lampu fluorometri.

3 Instalasi
3.1 Nguripake awak weker counterclockwise, copot piring ngisor.

3.2 Pencet piring ngisor ing posisi instalasi, tandhani bolongan instalasi piring nganggo potlot.
3.3 Bore rong bolongan instalasi (ф6.5, dhuwur 35mm) ing tandha karo bor listrik (6.5mm mata bor).
3.4 Pasang dilatant menyang bolongan nganggo palu, sekrup baut (3X30) nganggo gasket menyang setengah dilatant, banjur gantung piring ngisor ing sekrup (gasket penet ing piring), kencengake sekrup.

3.5 mbukak kothak baterei, pencet baterei menyang kothak lan tombol iku. Tanpa baterei, kothak ora bisa kancing, umume ora ana baterei sadurunge produk metu saka pabrik. Sadurunge nggunakake, sampeyan kudu mbukak kothak lan mriksa. (kaya diagram ing ngisor iki)

3.6 Tombol weker kumelun, puter weker searah jarum jam nganti muni "beng".

Kaya dene diagram ing ngisor iki.

Operate lan test
3.1 operate: ndandani baterei ing weker lan nyoba, weker ing kahanan testing. nalika ndeteksi kumelun, weker bakal menehi swara weker luwih saka 85db nganti ora ndeteksi kumelun.
3.2 indikasi sumunar: rong cara kerja
3.2.1 negara testing: sumunar sapisan saben 30 detik nuduhake operasi iku normal.
3.2.2 status weker: yen ndeteksi kumelun lan kerja, kelip-kelip saben 0,5 detik nganti ora ndeteksi kumelun banjur mandheg.
3.3 test: yen weker lan baterei normal, pencet tombol test kanggo 2 detik, iku bakal ing negara testing. Yen ora weker, priksa manawa mbenakake baterei wis bener. yen mbenakake wis bener, mbokmenawa weker wis sawetara cacat, hubungi karo persediaan, aja mbukak weker dhewe, aja nyoba weker karo geni.
3.4 yen ana weker voltase sithik sing bola-bali lan interim "di", wektu interim yaiku 30 detik, iki nuduhake yen baterei kekurangan. Kanggo mesthekake weker normal, ganti baterei.

4 Weker palsu
4.1 desain kanggo weker wis suda weker palsu kanggo minimal, asap sethitik ora bisa mimpin iku weker umume, kajaba whiffing menyang weker langsung. Ing pawon yen ora ana piranti kumelun-kumelun, bakal nyebabake weker palsu nalika masak,
4.2 nalika nguwatirake, sampeyan kudu mriksa sabab weker, yen geni, monggo nelpon weker telpon Yen ora, mriksa apa posisi instalasi belongs kanggo bagean 2.
4.3 Nambani saben weker kanthi ati-ati, sanajan weker palsu, aja dianggep entheng.

5 Weker net.
Yen sawetara weker disambungake, nalika salah siji saka wong-wong mau ndeteksi sinyal weker, iku bakal weker lan indictor kerlip luwih cepet, liyane weker bakal weker (nomer sambungan mung bisa kurang saka 40pcs), nanging indikator sawijining menang. ora kerlip cepet. Diagram sambungan ndeleng sisih tengen.

6 Layanan:
6.1 ngganti baterei: yen ana kondisi kaya bagean 4.3, sampeyan kudu ngganti baterei, nginstal baterei miturut pandhuan ing kothak baterei. jinis kasebut bisa dadi:
Jenis karbon lan seng: saben dina 216 utawa 2122; goldpeak 1604p utawa 1604s
Baterei alkalin: saben dina 522 duracell mn1604 mx1604;goldpeak 1604A
Baterei Lithium: ultralife U9VL
6.2 test periodik: test 2 ~ 3 kaping saben sasi kanggo mesthekake weker normal.
6.3 Weker sing resik: nindakake paling ora sepisan saben taun. pisanan unfix weker, resiki weker ing njerone nganggo tumbak penet udara utawa vakum. ngresiki cangkang nganggo kain teles. sawise ngresiki, instal lan nyoba miturut bagean 3, 4. Yen ora bisa digunakake kanthi normal, ganti weker.

7 Gunakake watesan
7.1 NFPA72 nuduhake yen: safety urip dumunung ing ngeweruhi geni ing majeng, konfirmasi sing bener ngungsi kanggo urip. Sistem weker geni kudu nggawe paling ora setengah saka wong mlayu saka bebaya, sing mati wis tuwa lan lara biasane, yen mbebayani, kita kudu luwih mbantu.
7.2 Weker kumelun duwe sawetara watesan, ionisasi luwih apik kanggo geni sing murub, nanging fotolistrik sensitif marang geni sing murub. ora ana weker kumelun sing sampurna, dadi ora mesthi weker saben-saben ana bebaya.
7.3 Sanadyan weker kumelun bisa weker, nanging ora sulih kanggo insurance. Nyana sampeyan duwe pikiran asuransi sing cukup, sampeyan kudu nyiyapake sawetara piranti pemadam kebakaran (pemadam kebakaran, lsp.) ing papan sing gampang nyedhiyakake bebaya kanggo njamin keamanan lan properti.

8 Apa sing kudu ditindakake nalika weker geni.

8.1 nelpon telpon weker geni.
8.2 langsung lunga, aja mbuwang wektu sing penting kanggo njupuk barang sing larang.
8.3 aja mbukak lawang ing karsane lan aran yen lawang panas karo tangan utawa Pundhak, yen panas, luwih becik sampeyan ngungsi kanggo urip saka metu aman liyane. yen ora, sampeyan uga kudu mbukak lawang kanthi ati-ati supaya ora murub.
8.4 yen kumelun kandel, tutup tutuk nganggo andhuk teles lan ambegan nganggo irung.
8.5 sawise ngungsi kanggo urip kumpul ing panggonan sing dituduhake.
