PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler
Supaya ora ana kerusakan PDLUX PD24-V1 24.125GHz, Microp Motion Sensor K-band Doppler Transceiver Module, kudu ati-ati. Langkah-langkah proteksi ESD kudu ditindakake ing kabeh tahapan panyimpenan, penanganan, perakitan, lan pengujian. Aja ndemek antena radar lan pin modul iki, lan aja ndemek pin kanthi multimeter kanggo ngukur.
Model:PDLUX PD24-V1
Kirim Pitakonan
PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler

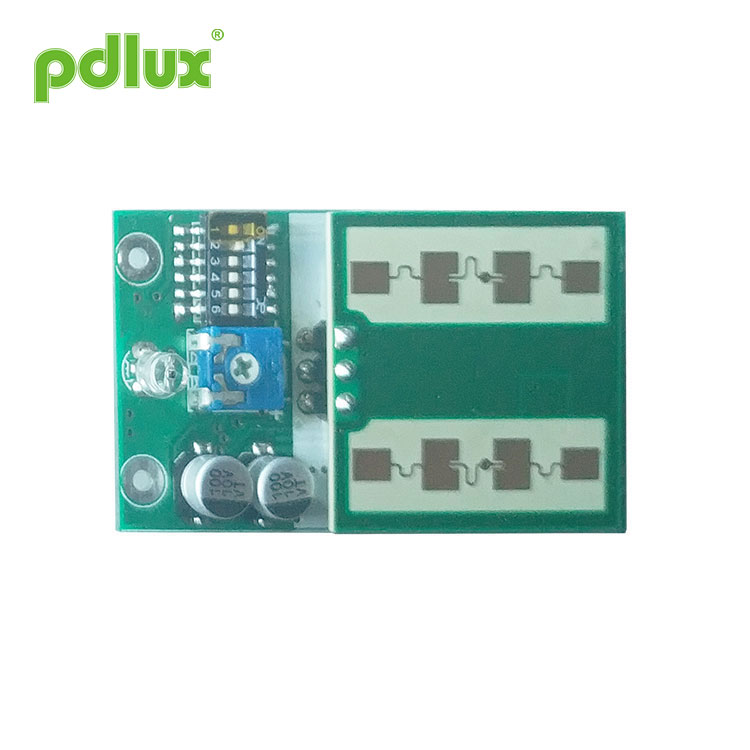

PD24-V1 minangka sensor gerakan gelombang mikro 24.125GHz minangka modul transceiver K-band Doppler. Iki minangka antena datar sing dirancang dhewe, sing bisa nggawe tata letak kanthi transmisi lan resepsi sing cocog. Frekuensi utama sensor luwih stabil. Iki minangka paten desain, sing cocog kanggo suhu sekitar sing luwih akeh. Kanthi swara sithik, resolusi luwih dhuwur lan sensitivitas sing luwih dhuwur. Fungsi anti-statis internal. Pangolahan konsumsi daya sithik lan MCU presisi tinggi digunakake kanthi internal. Yen dibandhingake karo produk tradisional sing padha, kinerjane luwih stabil lan andal. Seri modul sensor iki cocog kanggo cahya otomatis, keamanan, lawang otomatis, lan omah sing cerdas.
Perusahaan uga bisa ngatur detektor seluler kanthi kecepatan tinggi kanggo tujuan khusus. Detektor jarak radar. Detektor ngarsane radar.
Feature Description of PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler
Detektor gerakan 24GHz (band frekuensi standar ISM) adhedhasar prinsip radar sing digunakake.
Jarak deteksi maksimum bisa tekan luwih saka 20 meter. (jarak deteksi nalika maju menyang sensor)
jarak Deteksi sing bisa disetel ing lingkungan pasokan listrik gangguan sing stabil.
Nganggo konsumsi daya sithik: <2.5mA ing 3V, <3.5mA ing 5V.
Ukuran tampilan: 45.5mm (L) x 26mm (W) x 13.8mm (H).
Parameter Teknis
|
Parameter |
Cathetan |
Min |
Jinis |
Maks |
Unit |
|
Tegangan Pasokan |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Konsumsi Saiki |
Icc |
2.5 |
3.0 |
3.5 |
mA |
|
Saiki output |
2.5 ~ 3.5mA（3 ~ 5V) |
||||
|
Suhu Operasi |
Ndhuwur |
-30 ~ + 85 |
℃ |
||
|
Suhu panyimpenan |
Tstg |
-10 |
+60 |
℃ |
|
|
Nyetel Frekuensi |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Daya Radiasi (EIRP) |
Pout |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Simpenan kelembapan sekitar |
45% ~ 65% RH |
||||
|
Definisi Antarmuka Antarmuka modul aplikasi yaiku header pin kanthi nada 2.54mm3pin |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler
|
Nomer |
Jeneng Pin |
Input / Output |
Katrangan |
|
1 |
Vcc |
Input |
Voltase kerja: DC3-5V (tiang listrik pasokan listrik gangguan sithik) |
|
2 |
Output sinyal |
Output |
Output tingkat dhuwur 500mS |
|
3 |
GND |
Input |
Sambungake menyang lemah listrik (pasokan listrik negatif) |
Installation of PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler
1. Supaya ora ana kerusakan ing peralatan, kudu diati-ati. Langkah-langkah proteksi ESD kudu ditindakake ing kabeh tahapan panyimpenan, penanganan, perakitan, lan pengujian. Aja ndemek antena radar lan pin modul iki, lan aja ndemek pin kanthi multimeter kanggo ngukur.
2. Kanggo PD24-V1 sing dipasang ing njobo, detektor bisa ndeteksi sinyal tetes udan nalika udan. Yaitu, detektor radar sing dipasang ing njobo nalika udan bisa ndeteksi tetes udan.
Cara Instalasi Shell lan Pilihan Bahan
Sajrone dipasang, cangkang kasebut ora digawe saka bahan logam utawa lapisan logam; Bahan plastik utawa umpluk non-karbon bisa digunakake.
Cara sing bener:
1. Nalika cangkang digawe saka bahan plastik (ABS, PVC, lsp.), Kekandelan lan papan cangkang bakal diramal kanthi bener, lan antena bakal dibungkus kanthi cara sing ora langsung kontak karo struktur antena radar;
2. Nalika cangkang digawe saka bahan umpluk (kayata Stypopor utawa bahan sing padha), konstanta relatif dielektrik bahan kasebut kudu cedhak karo 1.
Cara sing salah:
1. Bungkus antena nganggo foil utawa bagean logam;
2. Nyemprotake struktur antena kanthi jinis cat utawa pernis;
3. Bungkus antena nganggo sheet CFK (konduktif);
4. Bahan plastik kasebut ana hubungane langsung karo struktur korodedantenna (pengaruh efek permittivitas sing dhuwur marang frekuensi resonan tembelan);
5. Struktur sing ora wajar bakal nyebabake sensor radar sing ora normal, lan efek deteksi bakal dadi luwih parah.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Modul Transceiver Doppler
Kanggo radar 24GHz, miturut pengalaman, cangkang kasebut bisa digawe saka bahan plastik kanthi kandhel udakara 3mm, lan jarak udakara 6mm saka permukaan antena radar. Yen bahan plastik sing luwih kenthel digunakake, bakal nambah kerugian sisipan; ing wektu sing padha, kasus sing kandel banget bisa nyebabake pola antena.
