PDLUX PD-V12360A / B K-Band High-Sensitivitas Sensitivitas kanggo switch Smart & Keamanan

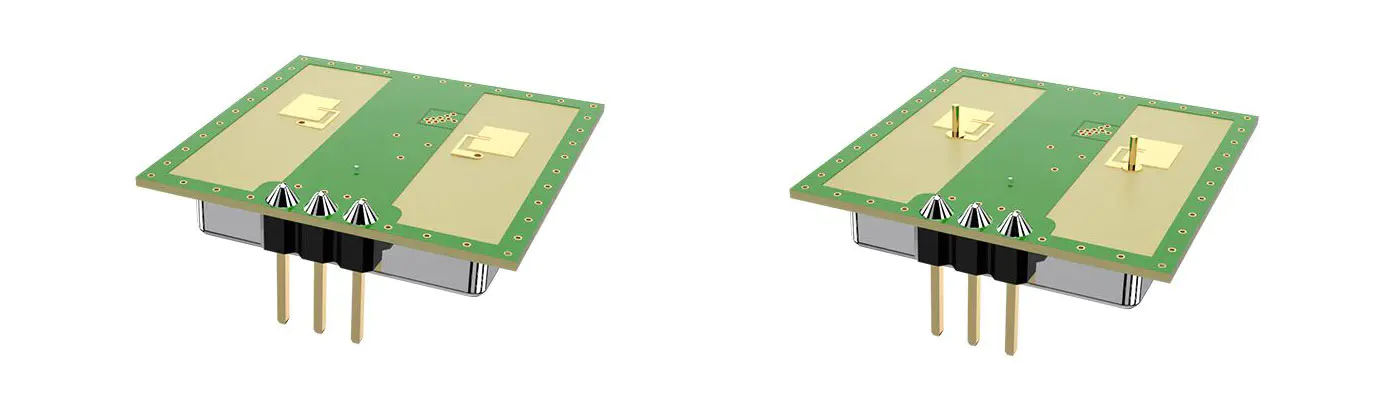

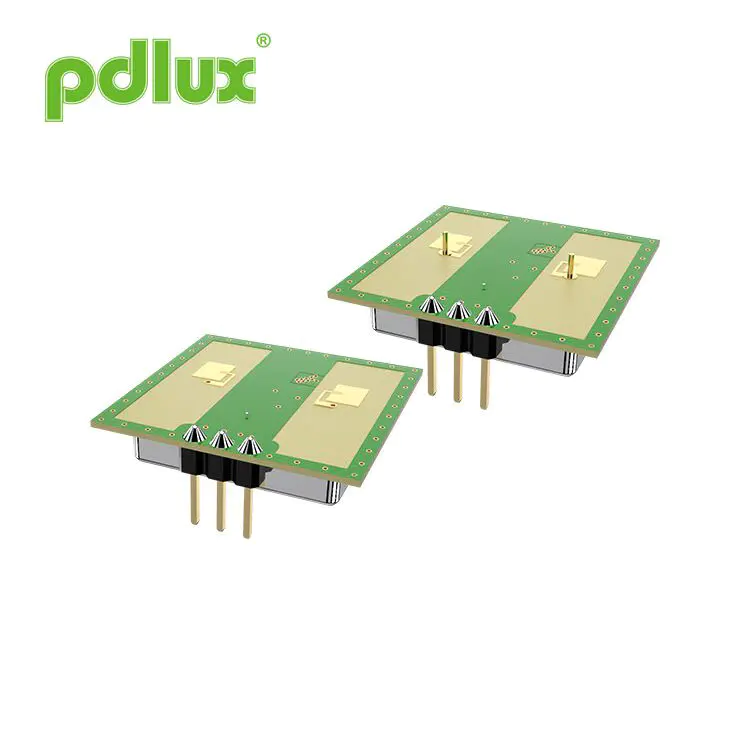

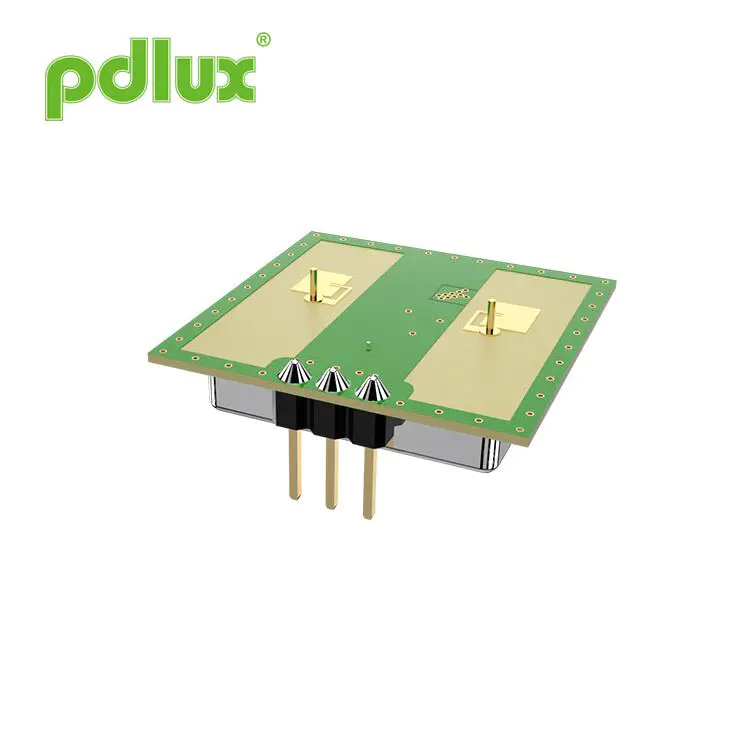

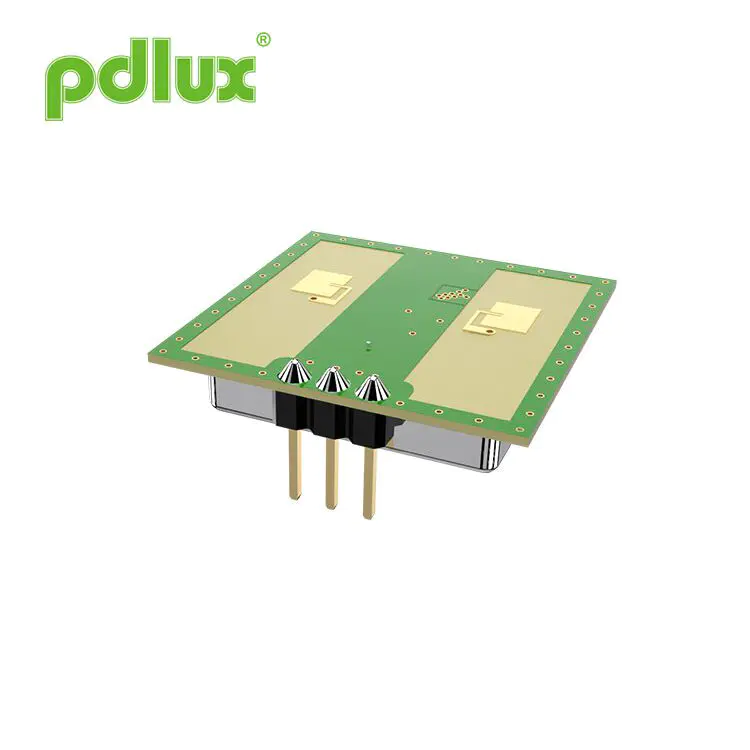

PDLUX PD-V12360A / B K-Band High-Sensitor Sensitor kanggo switch Smart & Keamanan minangka sensor sensitivitas sensitivitas dhuwur sing dikembangake dening deteksi teknis PDLUD kanggo deteksi 360 k-band 360 deteksi. Iki kalebu v12360a lan v12360b. Benten kinerja antarane A lan B dumunung ing deteksi sing beda-beda.
Model:PD-V12360A/B
Kirim Pitakonan
PD-V12360A / B 24.11GHZ Motion Sensor Motong
Aplikasi
.Ngalih cerdas
.Switch tembok
.Intruder ndeteksi
Sensor Seri PD-v12360 minangka sensor sensitivivivitas sing paling dhuwur sing dikembangake dening Tim Teknis PDLUX kanggo deteksi deret K-Band 360. Sensor PDLUX PDLUX / B K-Band Sensitivitas Sensitivitas Cantik PDLUD kanggo Laluan Smart & Keamanan Kalebu V12360a lan V12360B. Prabédan kinerja antarane A lan B dumunung ing deteksi sing beda Radii. Nalika dipasang ing dhuwur sing kurang, sudut deteksi v12360a luwih gedhe tinimbang sing saka v12360b. Sudut deteksi 360 derajat v12360A 120 derajat (Mangga deleng kanggo tokoh ing ngisor iki), sing bisa digunakake kanggo nginstal produk kanthi dhuwur kurang saka 5 meter. Sudut deteksi 360 derajat v12360B 80 derajat, sing bisa digunakake kanggo nginstal produk kanthi dhuwur kurang saka 10 meter. (Mangga deleng ing ngisor iki gambar). Ekstensi sensitivitas deteksi gumantung karo rasio sinyal kanggo sirkuit amplification sing dirancang dening pangguna lan program algoritma saka MCU. Amarga macem-macem aplikasi sensor analog jinis iki. Iku isih digunakake digunakake.

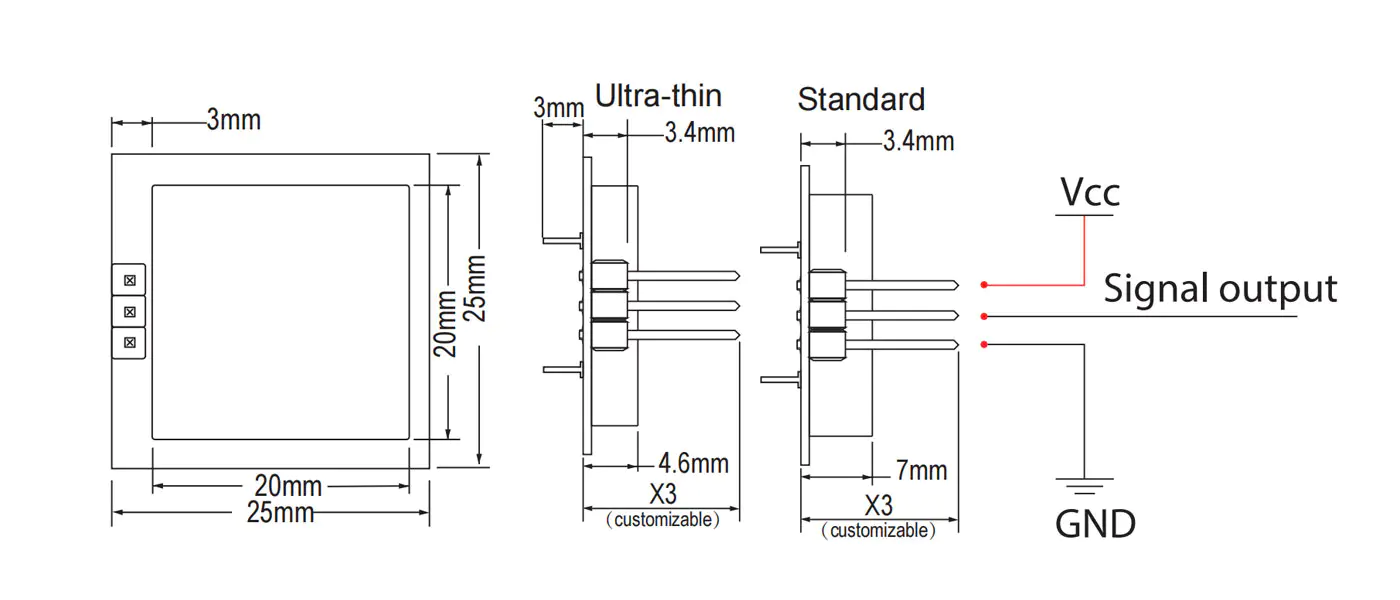

Ukuran Produk

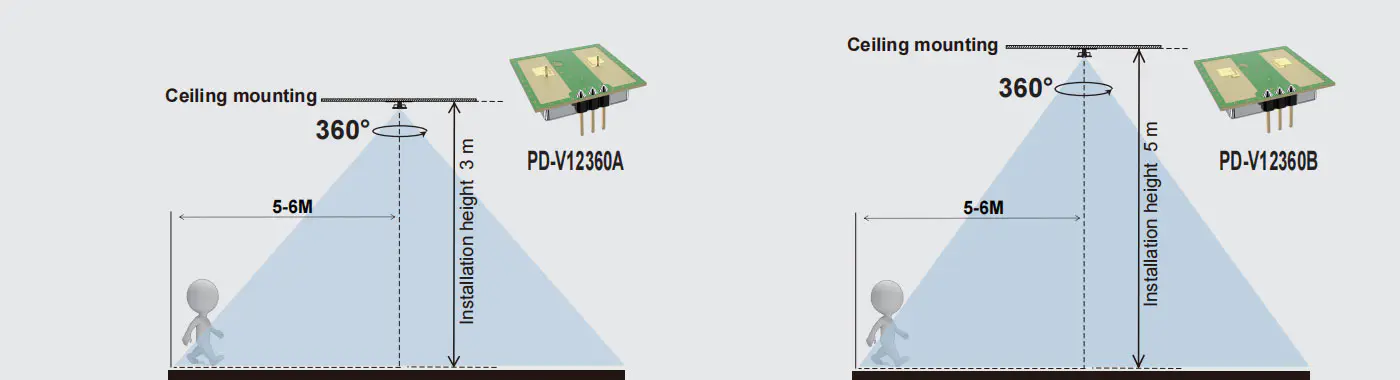

Range Deteksi
Paramèter teknis
| Parameter | Cathetan | Min | TY | Max | Unit |
| Supply Voltase | Vcc | 3.0 | 5.0 | 5.25 | V |
| Konsumsi Saiki | ICC | 20 | 35 | 38 | ma |
| Mode Operasi | Didhukung dening PWM, bisa ngontrol saiki sing digunakake ing 3-15MA | ||||
| Jembarake Pulsa | Tpule | 10 | μs | ||
| Suhu operasi | Ndhuwur | -30 ~ + 85 | ℃ | ||
| Suhu panyimpenan | TSTG | -10 | +60 | ℃ | |
| Wektu stabil |
|
<5 | μsec | ||
| Swara |
|
3.5 | 4.0 | 4.5 | mvrms |
| Setelan Frekuensi | f | 24.000 | 24.125 | 24.250 | Ghz |
| Daya sing radiasi (AUTHP) | Pout | <2.0 | <2,5 | <3.0 | mw |
| Panyimpenan asor | 45% ~ 65% | RH | |||
PARNNGET: Rangkaian deteksi nyata ana gandhengane karo bathi amplifikasi sinyal, tata letak sakabèhé PCBA lan ambang saka MCU.
Cathetan: Emmisi radiated dirancang kanggo ketemu aturan FCC lan CE.
Cathetan2: Kekuwatan sinyal sing ditampa (RSS) diukur kanthi total 1 cara path mundhut 70db.
CATETAN: voltentase gangguan diukur wiwit jam 10hz nganti 100Hz ing port output, ing njero ruangan anchoic. Cathetan4: Operasi pulsa
Pangeling khusus
Amarga total ketebalan saka papan sirkuit mung 0.52mm. Nglamar kekuwatan lateral sing gedhe banget kanggo pin kasebut bisa nyebabake foil tembaga sing bakal break. Nyebabake Kesalahan sensor.
