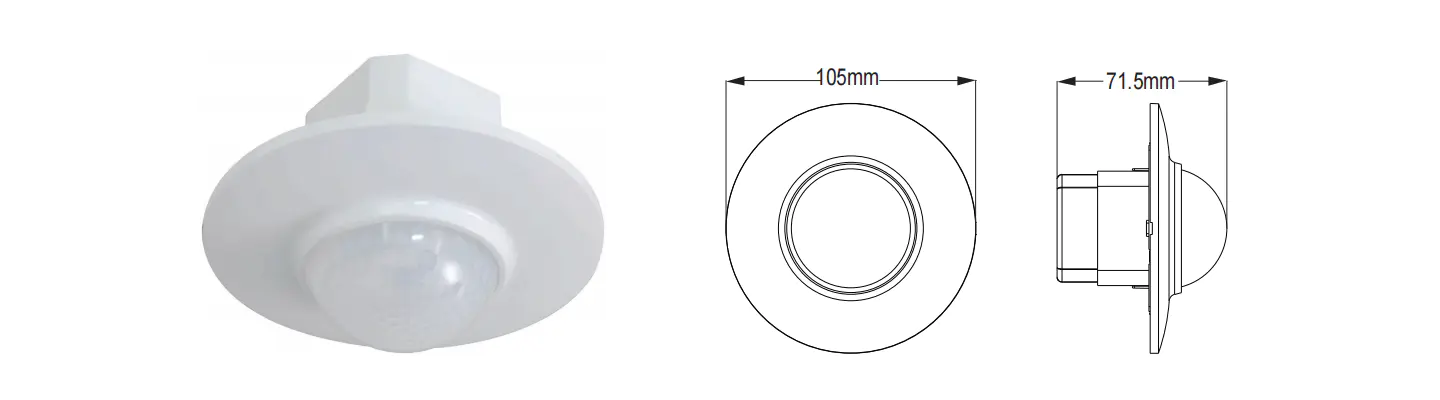

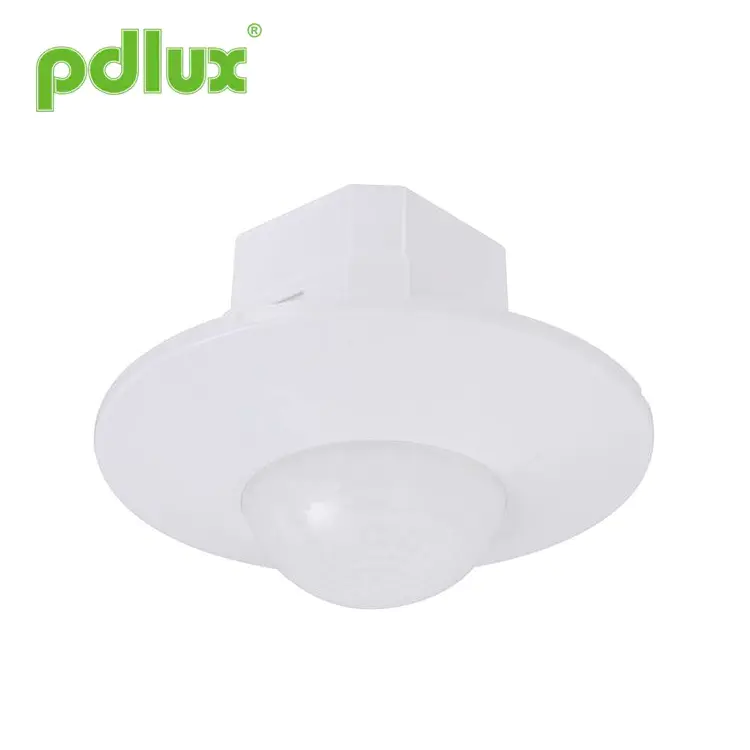

PD-PIR200A 360 ° Ceiling Infrared Motion Sensor
Produk kasebut minangka saklar hemat-energi anyar, nggunakake detektor sensitivitas sing apik, sirkuit terpadu lan SMT. Nglumpukake otomatisme, aman trep, hemat energi lan fungsi praktis. Siji detektor ing njero nggawe lapangan deteksi sing akeh, nggunakake energi inframerah saka manungsa minangka sumber sinyal kontrol, bisa miwiti beban bebarengan nalika mlebu lapangan deteksi. Bisa ngenali awan lan wengi kanthi otomatis. Gampang kanggo nginstal lan digunakake kanthi wiyar, nduweni fungsi power show lan ndeteksi pertunjukan.
Kirim Pitakonan
Ringkesan
Spesifikasi
| Sumber daya | 220-240VAC / 100-130VAC | Frekuensi daya | 50/60Hz |
| Beban resistif | 1200W maks. 230V/600W maks. 110V | Setelan wektu: | min: 8±3sec maks: 7±2min (bisa diatur) |
| Sudut deteksi | 360º | Rentang deteksi (22°C) | 8m Maks. (dia.) (bisa diatur) |
| Kontrol cahya | <3LUX-daylight (bisa diatur) | Suhu kerja | -10°C~+40°C |
| konsumsi daya | 0.45W (statis 0.1W) | Dhuwur instalasi | 2,5 ~ 3,5m |
| Deteksi kacepetan gerakan | 0.6-1.5m/s | Kelembapan kerja | <93%RH |
Wigati: Nalika macem-macem beban digunakake ing podo karo, iku perlu kanggo ngerti sifat saka mbukak, lan mbukak karo arus inrush utamané gedhe bakal nimbulaké karusakan durung wayahe kanggo relay ing induktor. Yen ana akeh kahanan sing durung mesthi babagan beban sing digunakake, upgrade versi khusus dirancang kanggo tahan inrush saiki bisa selaras.

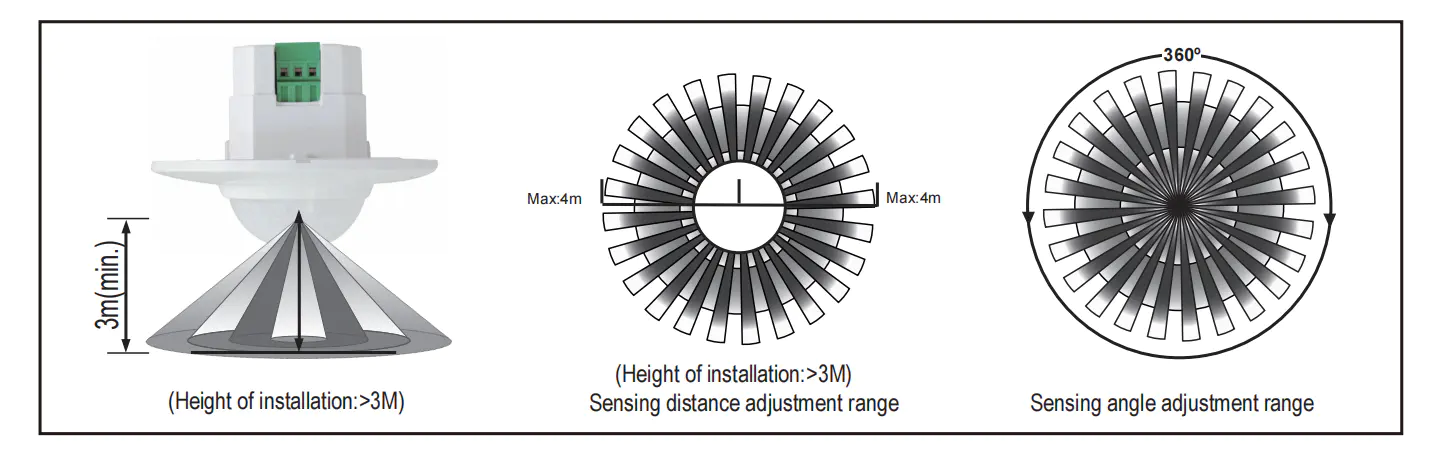

Informasi sensor
Fungsi
· Rentang deteksi bisa disetel miturut posisi instalasi lan lapangan deteksi.
· Acara deteksi: LED bakal sumunar kaping pindho saben detik nalika nampa sinyal kasebut.
· Setelan wektu ditambahake terus-terusan: nalika nampa sinyal induksi kaloro sawise induktor pisanan, bakal ngetung wektu sapisan maneh ing liyane saka pisanan setelan dhasar.(Setel wektu)
· Penyesuaian setelan wektu: bisa disetel miturut kepinginan. Minimal 8±3 detik; maksimal yaiku 7±2min.
Instalasi

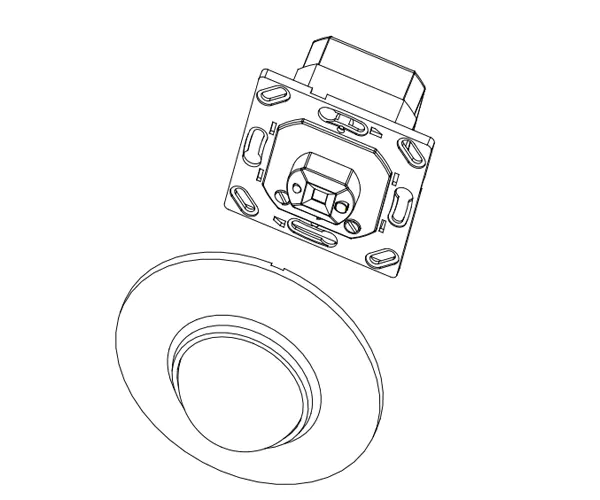

(2) Bukak sensor minangka gambar ing ngisor iki, copot panel sensor.
(3) Sambungake kabel daya lan mbukak menyang terminal sambungan sensor miturut tokoh sambungan;
(4) Miturut setelan tombol nyetel LUX, TIME, SENS;
(5) Miturut tokoh ing ngisor iki, ndandani sensor ing kothak prapatan, tombol ing panel banjur sampeyan bisa ngaktifake daya kanggo nyoba.

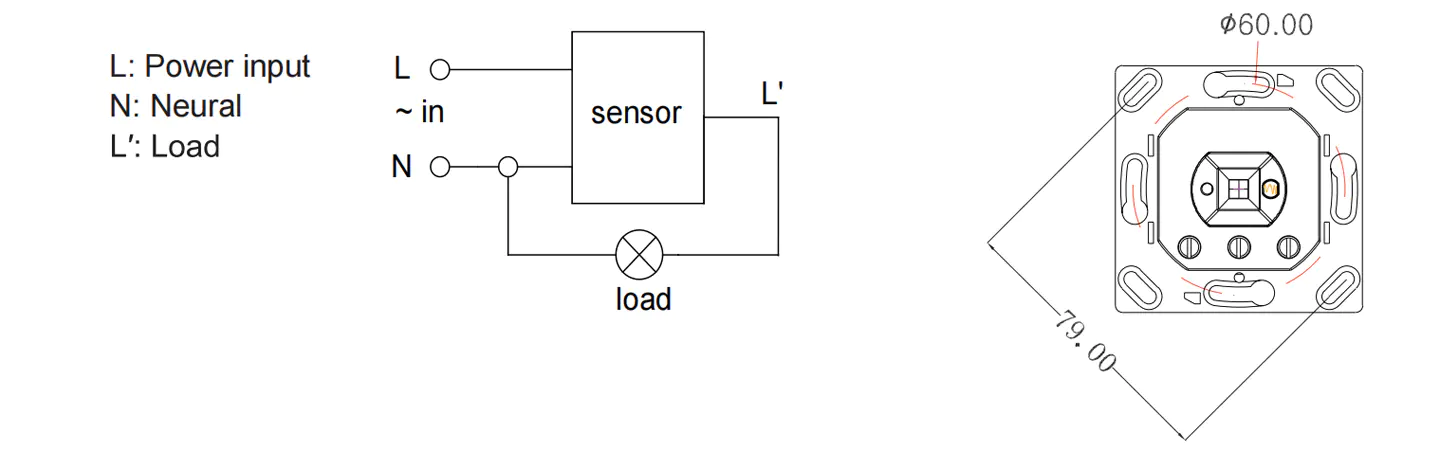

Diagram sambungan-kabel

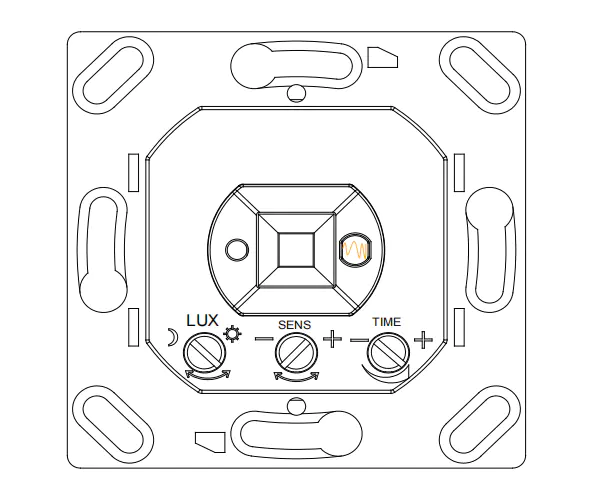

Sketsa sambungan (ndeleng gambar tengen) Test
.Tun wektu kenop searah jarum jam kanggo minimal.
· Ing wektu sampeyan ngoper ing daya, mbukak ora work.After5-10 sec, mbukak bisa lan LED kelip-kelip kaping pindho saben detik. Ing kahanan ora prabawa, bebanshould mandheg apa ing 5-30 sec, lan LED kudu metu;
· Yen nggawe raos maneh 5-10 detik mengko sawise dadi metu, mbukak kudu bisa lan kacepetan sumunar kaping pindho per detik, banjur mbukak bakal mandheg apa ing 5-15 detik.
· Nguripake tombol LUX searah jarum jam kanggo minimal. Yen dites ing kahanan ngisor 3LUX, mbukak ngirim ora bisa workafter mbukak induksi stopworking; nanging yen sampeyan nutupi jendhela deteksi karo obyek opaque (andhuk etc), mbukak bisa dianggo. Ing kondisi ora sinyal induksi, mbukak kudu stopworking ing 5-15 sec.
Wigati: Nalika nggunakake prodhuk iki, atur sensitivitas menyang posisi sing cocog sing dibutuhake, aja nyetel sensitivitas maksimal, supaya produk ora karya biasane disebabake gerakan salah. Amarga sensitivitas dhuwur banget gampang ndeteksi gerakan salah dening angin ndamu godhong & langsir, kéwan cilik, lan gerakan salah dening gangguan saka kothak daya & peralatan listrik. Kabeh sing mimpin prodhuk ora bisa biasane!
Yen prodhuk ora bisa digunakake kanthi normal, coba ngurangi sensitivitas kanthi tepat, banjur nyoba.
Cathetan
Aja nginstal ing obyek kerusuhan.
Mesthine ora ana alangan lan obyek sing obah ing ngarep jendela deteksi sing ndadekake deteksi.
Aja nginstal ing cedhak zona owah-owahan suhu udhara kayata kahanan hawa, pemanasan pusat, lsp.
Ngelingi safety sampeyan, aja mbukak tutup nalika sampeyan nemokake alangan sawise instalasi.
Yen ana prabédan antarane produk lan instruksi, waca produk utamane.
Sawetara masalah lan cara ditanggulangi
Beban ora bisa:
a.Please mriksa daya lan mbukak nyambungake bener.
b. Priksa manawa muatane apik.
c. Priksa manawa lampu kerja cocog karo kontrol cahya.
Sensitivitas kurang:
a.Mangga mriksa yen ana alangan ing ngarepe jendhela deteksi kanggo efek nampa sinyal.
b. Mangga dipriksa yen suhu lingkungan dhuwur banget.
c. Mangga priksa manawa sumber sinyal ana ing kolom deteksi.
d.Please mriksa yen dhuwur instalasi cocog karo dhuwur nuduhake ing instruction.
e.Mangga dipriksa yen orientasi obah bener.
Sensor ora bisa nutup beban kanthi otomatis:
a. Priksa manawa ana sinyal terus-terusan ing kolom deteksi.
b. Priksa manawa setelan wektu disetel paling dawa.
c. Priksa manawa daya cocog karo instruksi kasebut.
d. Priksa manawa owah-owahan suhu temenan nyedhaki sensor, kayata kahanan hawa utawa pemanasan pusat, lsp
· Yen digunakake ing lingkungan sing beda, aja nyetel sensitivitas sing paling dhuwur.
Amarga iku bisa gampang mimpin kanggo malfunction.
●Mangga konfirmasi karo instalasi prefesional.
● Mangga mateni sumber daya sadurunge instalasi lan operasi aman.
● Priksa manawa sampeyan wis mateni daya kanggo tujuan safety.
● Operasi sing ora bener nyebabake kerugian, pabrikan ora tanggung jawab.
We are setya kanggo mromosiaken kualitas produk lan linuwih, Nanging, kabeh komponen elektronik duwe kemungkinan tartamtu dadi ora efektif, kang bakal nimbulaké sawetara troubles. Nalika ngrancang, kita wis mbayar manungsa waé kanggo desain keluwih lan diadopsi safetyquota supaya masalah. Pandhuan iki, tanpa ijin kita, ora kena disalin kanggo tujuan liyane.
