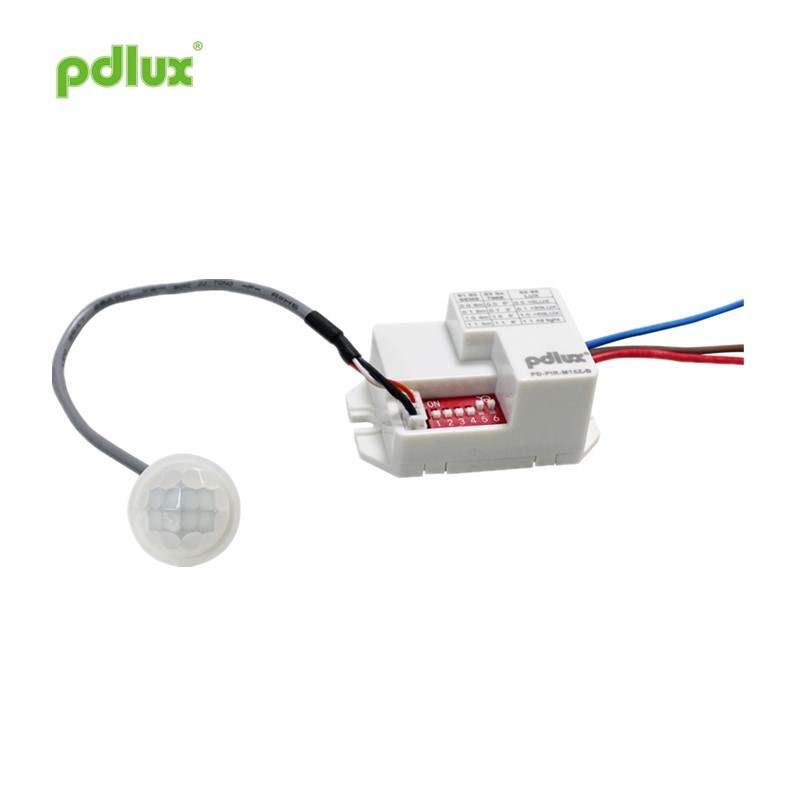

Sensor Inframerah Teknologi Zero Crossing

Instruksi Sensor Inframerah PD-PIR-M15Z-B

Ringkesan

Zero Crossing Technology Infrared Sensor minangka teknologi digital kanggo sensor inframerah versi paling anyar. Nganggo sensor inframerah SMD anti-macet. Lensa Finier uga dilengkapi indikator status sensing lan sensor fotosensitif. Zero Crossing Technology Infrared Sensor nggunakake teknologi itungan gelombang nol titik sinusoidal sing akurat, sing nduweni kemampuan impuls sing kuat lan ora bisa dibandhingake karo produk konvensional. Bisa dipasang ing beban sing beda-beda. Mangga waca pitunjuk ing ngisor iki kanggo rincian.

Fungsi

Spesifikasi Sensor Inframerah Teknologi Zero Crossing

Sumber daya: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Kabeh momotan: 1200W Maks. 220-240VAC ï¼ ‰
600W Maks. 100-130VACï¼ ‰
Gelombang saiki: 50A / 500μS
Sudut deteksi: 100 °
Suhu kerja: -20 ~ + 40 ° C
Kelembapan kerja: â ‰ ¤93% RH

Informasi sensor

Lamaran

Sensor Inframerah Teknologi Zero Crossing bisa digunakake karo produk apa wae, utawa bisa diinstal lan digunakake kanthi mandhiri. Ana rong cara instalasi: tembok lan langit-langit.
Contone, tambahake sensor, saka siji cahya normal menyang lampu sensor otomatis.

Diagram sambungan-kabel 1. Sambungake coklat lan biru kanthi listrik; 2. Sambungake abang lan biru kanthi mbukak.

Manungsa waé
â— Penginstal kudu duwe pengalaman listrik utawa sing relevan;
â— Aja nginstal mesin iki ing panggonan sing kena sinar srengenge langsung, sing saiki owah-owahan suhu lan suhu, kayata AC lan pemanas;
- Aja milih obyek goyang minangka basis instalasi;
â— Ing ngarep kisaran penginderaan, ora ana alangan utawa obyek obah sing bisa ndeteksi.
â - Suhu sekitar sing luwih dhuwur, sensitivitas sensor sensor bakal mudhun! Jarak deteksi nominal ing manual yaiku jarak nalika suhu sekitar 22-24 ° C.
Ing pabrik, sensitivitas disetel nganti 6 meter.

Pangandikan
1.Pasang bagean lensa sensor menyang papan sing biasane gerakane awak manungsa.
2. Bagean lensa ana ing posisi cahya alami, saengga sensor fotosensitif ing njero lensa bisa luwih akeh ndeleng cahya lingkungan.
CATHETAN: Dhuwur awak manungsa beda, kacepetan gerakane beda, sensitivitas uga beda. Kecepatan obah yaiku 1.0 nganti 1.5m / detik. Yen ukuran lan kacepetan gerakane wong, mula jarak deteksi bakal beda.

PERHATIAN:
Nalika wiwit nggunakake produk sensor kaping pisanan, sampeyan kudu nggatekake barang ing ngisor iki:
1. Daya pisanan kudu ngenteni 30 detik, adoh saka papan sing bisa dideteksi sensor. Sawise lampu mati kanthi otomatis, awak manungsa mlebu ing sawetara deteksi sensor lan gerakane menyang arah gerakan normal. Sensor bisa ndeteksi lan ngontrol beban kanggo miwiti kerja.
2. Kanggo cara nyetel LUX, wektu tundha lan sensitivitas, waca konten ing diagram A, B, lan C kanggo operasi.

Nalika nggunakake produk iki, mangga nyetel sensitivitas karo posisi sing cocog. Aja nyetel sensitivitas nganti maksimal, supaya produk ora bisa digunakake biasane amarga tumindak salah. Gerakan sing disebabake dening kewan cilik lan gangguan saka jaringan listrik bisa nyebabake produk kasebut ora berfungsi.
Nalika produk ora bisa digunakake kanthi normal, coba nyuda sensitivitas kanthi pas, banjur coba coba coba coba coba.

Manual iki minangka konten program, kita ora bakal menehi kabar kanthi kapisah. Dilarang nyalin konten manual instruksi kanggo tujuan liyane tanpa idin saka perusahaan.
