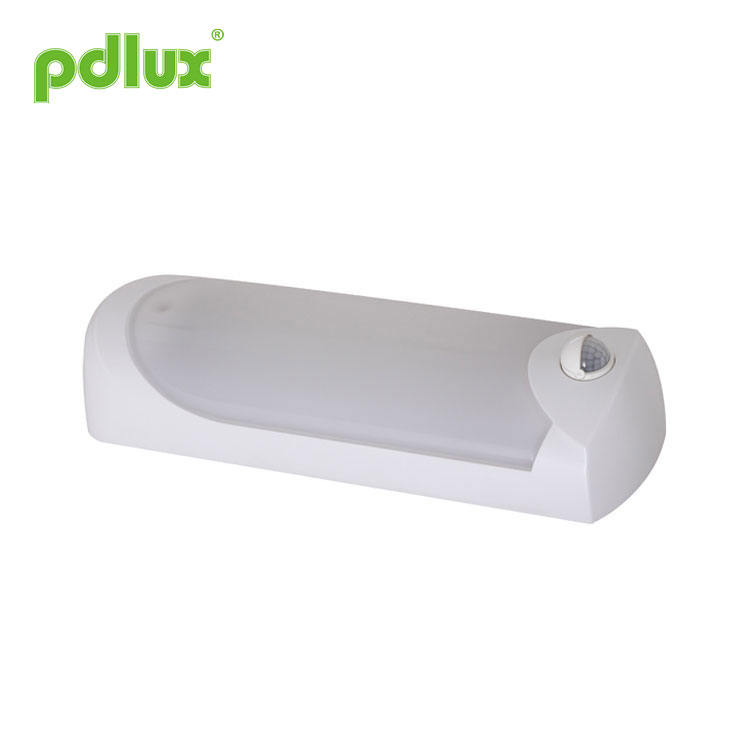

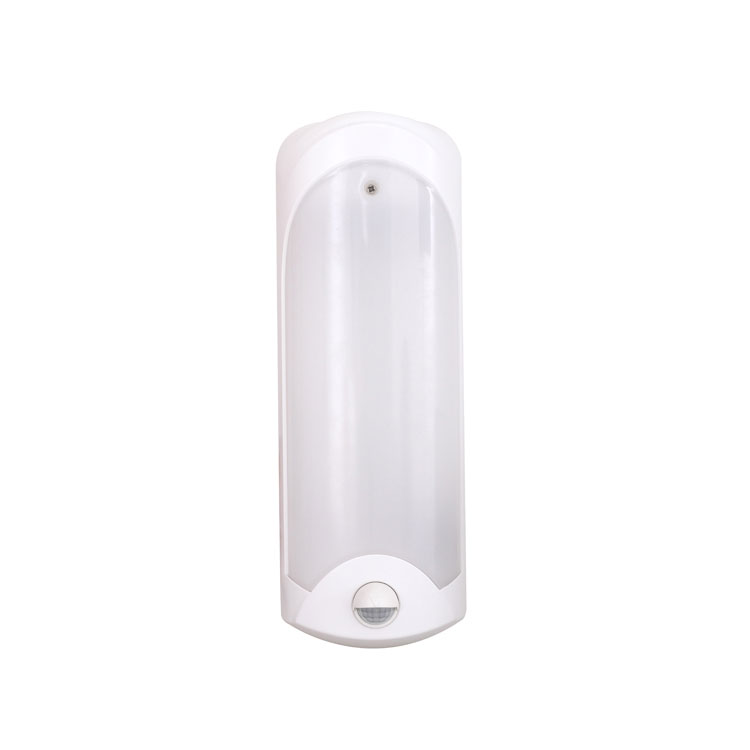

Lampu Sensor Infrared Wall LED
PDLUX PD-PIR2019
Lampu Sensor Infrared Wall LED minangka lampu kembar LED kanthi sensor gerak inframerah digital lan didhukung nganggo batere lith-ion. Wis stabil, gampang dipasang, lumen dhuwur lan umur dawa.
Kirim Pitakonan
Petunjuk Sensor Gerak Inframerah instruksi PD-PIR2019
INFORMASI PRODUK
LED minangka sumber cahya mordern wis dadi tren pangembangan ing industri pencahayaan kanthi ciri efisiensi tinggi, jangka panjang umur lan konsumsi energi sing cukup sithik. Kepiye cara nggunakake kanthi cukup lan efisiensi minangka masalah utama ing industri pencahayaan. PD-PIR2019 dirancang kanthi 30 LED (0.2W). Tata letak sing cukup nggawe aliran panas malah lan nggawe efisiensi bercahaya sing paling dioptimalake. Lan lampu LED 6W bisa ngasilake padhange sing padha yen dibandhingake karo nggunakake lampu halogen tipe resistor 40W. Wektu uripe 100 kali luwih dawa tinimbang lampu halogen biasa. Bisa digunakake karo sensor sensor manungsa sing ndadekake luwih hemat energi lan aman karo cahya. nguripake nalika mlebu lan mateni nalika ana sing mati. Lampu LED minangka sulih becik minangka sumber cahya hemat energi.
SPESIFIKASI
|
Sumber daya: 220-240V / AC Frekuensi daya: 50Hz Beban sing dirating: 6W Maks. Jangkauan deteksi: 8 ± 2m (maks) (24ËšC) Sudut deteksi: 120 ° Wektu tundha: min: 7 ± 3 detik maks: 6 ± 2min (bisa diatur) Kontrol cahya: <10lux ~ 2000lux (bisa diatur) |
Suhu kerja: â € “10 ° C ~ + 40 ° C Kelembapan kerja: <95% RH Kacepetan gerakan raos:> 1.8m ~ 3.5m (Instalasi tembok) Jumlah LED: 30 PCS Daya LED Tunggal: 0,2W Fluks bercahaya: 280lm |
|
NAMA KABEH KABEH |
Bagean Déwan |
KANGGO INDUCTION
SPECTROGRAM
PROSEDUR INSTALASI
â € ¢ Langkah 1 Tandhani posisi bolongan kanthi potlot sawise nemtokake endi sing pengin sampeyan instalake produk.（Fig.1)
Cathetan: Yen tembok kayu, ora prelu nggunakake sekrup ekspansi plastik, cukup kencengake sekrup nganggo obeng.
â € ¢ Langkah 2 Bor bolongan ing tembok sing ana tandha potlot nganggo bor listrik lan jupuk plancongan plastik ing njero bolongan kasebut. (Gambar 2)
â € ¢ Langkah 3 sambungake kabel menyang lampu liwat bukaan entri kabel. (Gambar 3)
â € ¢ Langkah 4 Yen tembok kayu, ora prelu nggunakake sekrup ekspansi plastik, cukup sekrup nganggo obeng. (Gbr. 4a)
Yen dudu tembok kayu, waca langkah 2. (Gambar 4b)
â € ¢ Langkah 5 kencengake tutup ing pangkalan lampu sing wis dipasang ing tembok. (Gbr.5)
â € ¢ Langkah 6 Bukak tutup panel kontrol mudhun, lan atur tombol kontrol, banjur tutup panel kontrol munggah. (Gambar 6)
 |
Nilai katerangan kerja bisa disetel ing kisaran 10 ~ 2000LUX nilai katerangan kira-kira 10LUX nalika rotasi arah jarum jam nganti pungkasan, nilai iluminasi udakara 2000LUX nalika rotasi jam nganti pungkasan. Tombol kudu diputar sakdurunge nganti pungkasan nalika tes mlaku utawa nyetel kisaran deteksi sajrone awan. |
 |
Bisa disetel ing kisaran 5 detik (rotasi jarum jam nganti pungkasan) nganti 8minute (rotasi jarum jam nganti pungkasan). Timer bakal nyritakake nalika sensor ndeteksi sinyal sing obah sadurunge pungkasane wektu pungkasan, mula kita menehi saran supaya luwih becik sampeyan nemtokake wektu paling sithik nalika nggawe tes deteksi sawetara utawa tes mlaku-mlaku. Cathetan: Sensor kudu ngenteni 1secend supaya bisa digunakake maneh sawise lampu mati. Mung sawise pungkasan wektu, cahya bakal malih maneh nalika ndeteksi sinyal. |
Cathetan: Aja meksa banget nalika nyetel telung tombol kasebut amarga langsung dipasang ing komponen! Ana piranti sing matesi cilik ing komponen kasebut, sing bakal rusak yen sampeyan meksa banget nalika tombol diputer nganti pungkasan. Yen kedadeyan, tombol bakal diputer 360 ° tanpa watesan piranti. Elinga yen sudut nyetel sing winates yaiku 270 °.
SALAH LAN NGALAMI
| Kesalahan | Sebab Gagal | Solusi |
| Ora bisa digunakake karo momotan | Penerangan cahya sing salah, beban rusak | Setel setelan momotan |
| Daya mati | Ganti momotan | |
| Ana sinyal terus-terusan ing wilayah kasebut | Nguripake daya | |
| Bisa kabeh wektu nganggo momotan | Sensor durung diinstal kanthi bener | Priksa setelan area deteksi |
| Nalika ora ana sinyal obah sing bisa digunakake kanthi beban | Sensor gagal dikemas kanthi apik amarga ora bisa ndeteksi sinyal sing bisa dipercaya | Pasang maneh tutup njaba |
| Sinyal obah dideteksi dening sensor (gerakan ing mburine tembok, gerakan obyek cilik, lsp) | Priksa setelan area deteksi | |
| Nalika ana sinyal sing bisa digunakake kanthi mbukak | Awak sing obah cepet banget utawa area deteksi cilik banget | Priksa setelan area deteksi |
Mangga konfirmasi kanthi instalasi prefessional.
Mangga mateni pasokan listrik sadurunge operasi instalasi lan nyopot. Priksa manawa sampeyan wis mateni kekuwatan kanggo tujuan keamanan.
Operasi sing salah nyebabake kerugian, pabrikan ora duwe tanggung jawab apa wae.
