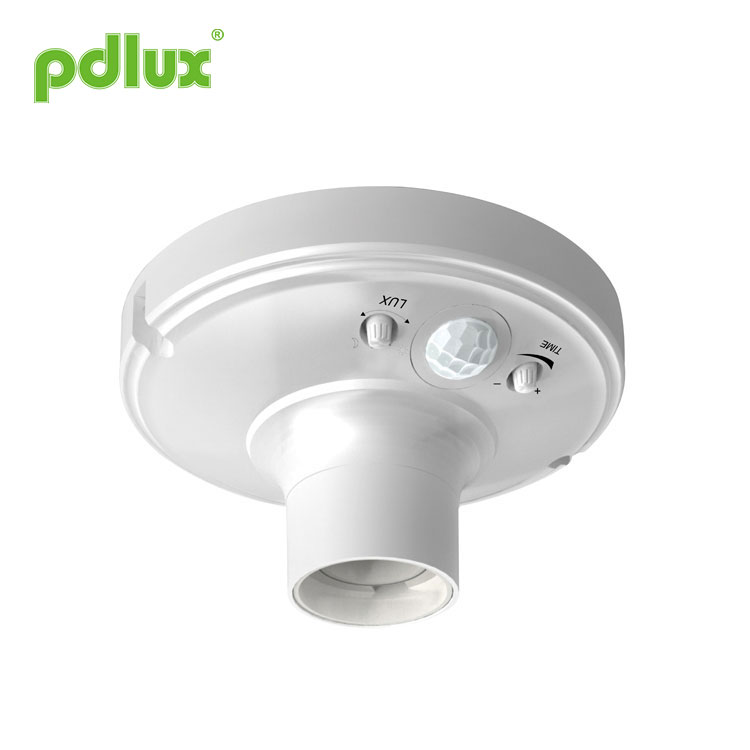

Lampu Induksi Inframerah Langit-langit LED

Instruksi Lampu Sensor Inframerah PD-PIR114

â— Elinga katerangan cahya sekitar kanthi otomatis.
â— Setel kanthi ndeteksi wektu tundha wektu tundha.
- Nyetel katerangan cahya sekitar kanthi sengaja
â— Macem-macem sumber cahya jinis E27 bisa diinstal.
- Kasedhiya ing plafon lan dipasang ing tembok.
â— Ndeteksi sinyal radiasi inframerah saka awak manungsa.

Ringkesan

1. Lampu Induksi Inframerah Langit-langit LED minangka sensor PIR lan cahya cerdas, nggunakake energi infra merah saka manungsa minangka sumber sinyal-kontrol lan nemtokake cahya sing kudu digunakake utawa ora, lan ngontrol lampu lan mateni kanthi otomatis.
2. Nalika salah siji mlebu ing deteksi sing diajukake lan micu sensor supaya bisa aktif, lampu-lampu kasebut urip; nalika ana deteksi sing diajukake lan wektu setelan tekan, lampu bakal dipateni.
3. Lampu Induksi Inframerah Langit-langit LED bisa ndeteksi iluminasi cahya sekitar kanthi otomatis lan nyetel lan nyetel regane miturut kebutuhan kasunyatan. Kayata, lampu bakal urip lan bisa digunakake nalika iluminasi cahya sekitar isih ana regane. yen wis ngluwihi rega sing disetel, lampu bakal ora digunakake maneh.
4. Lampu bakal urip nganti wektu tundha nalika sensor dipicu. Sawise ndeteksi sinyal konstan, wektune bakal overlaid lan lampu bakal terus diuripake.
5. Sing duwe lampu standar yaiku lampu E27 sing bisa disesuaikan. Beban lan jinis sing dirating kanggo spesifikasi, lampu energi hemat disaranake.
6. Lampu Induksi Inframerah Langit-langit LED bisa dipasang ing njero ruangan, koridor lan bangunan umum.

Spesifikasi Lampu Induksi Inframerah Langit-langit LED

Sumber daya: 220-240VAC	Kontrol cahya: 10-2000LUX（adableableï¼ ‰
Frekuensi daya: 50Hz	Sudut deteksi: 120 ° / 100 °
Beban sing dirating: 40W Maks. (tungsten & neon & LED)	Dhuwur instalasi: 2.5 ~ 3.5m（ceilingï¼ ‰ / 1.5 ~ 3m (tembok)
Setelan wektu: mode cahya setengah (mung kanggo lampu pijar	Suhu kerja: -10â „ƒï½ž40â„ ƒ
sumber lan lampu bohlam LED. bohlam LED	Kelembapan kerja: <93% RH
lampu kudu fungsi surem).	Kacepetan deteksi: 0.6 ~ 1.5m / s
wektu tundha: 10S½½ž12min (bisa diatur)	Tipe soket lampu: E27 (Standar)
wektu tundha: 30S～2h (bisa diatur)	Jinis lampu sing kasedhiya:
mode normal	(Sadurunge instalasi ora tetep, miturut jinis sumber cahya banjur posisi ngalih pilihan.)
wektu tundha: 10S½½ž12min (bisa diatur)
Jangkauan deteksi: 6-8m

Informasi sensor

Prosedur instalasi

1. Tandhani panggonan ing endi produk wis diinstal. 4. Sambungake kabel listrik.
2. Bor bolongan nganggo sekrup sing gedhe.5. Ndandani produk ing tembok nganggo sekrup.
3. Perbaiki sekrup sing diembungake kanthi palu.

tembok sing dipasang

soyo tambah

â € ¢ Pateni daya.
â € ¢ Stand ngisor dipasang ing posisi sing dipilih kanthi sekrup sing wis gedhe.
â Sambungake daya menyang kolom kabel-kabel sensor miturut diagram sambungan-kabel.
â € ¢ Kencengi sekrup lan uripake daya kanggo nyoba.
â € ¢ Instalasi ora apa-apa.

Diagram sambungan-kabel 1. Bukak sekrup terminal. 2. Lebokake garis listrik liwat bolongan garis kanggo nyambungake ing kabel L; Terminal N. 3. Ndandani sekrup. Struktur lan tampilan fungsi Tombol wektu:Nyetel lan nyetel wektu yen lampu diuripake ing ngisor kondisi sinyal kanggo dipateni tanpa kahanan sinyal pratondho. Sensor:klumpukne sinyal saka awak manungsa lan pemicu lampu sensor supaya bisa aktif. Tombol kontrol cahya:nyetel lan nyetel katerangan cahya sekitar, titik pamisahan cahya sekitar lampu lan lampu cilik. Adaptor lampu:instal sumber cahya. Produk kasebut duwe mode normal lan mode setengah cahya. Ing mode setengah cahya, cahya alon lan kanthi fungsi setengah cahya. Ing mode normal, lampu nyala meh mati, ora ana setengah fungsi. Cathetan:sadurunge instalasi tetep, miturut jinis sumber cahya banjur pilih posisi pilihan! â ‘Wektu tundha: 10Sh½ž12min (mode normal) â‘¡ Wektu tundha: 30Sh½ž2h negara padhang setengah: 10 menit mengko (mode setengah cahya) â ‘¢ Wektu tundha: 10 Jam 12 negara padhang: 3 menit mengko (mode setengah cahya) Cathetan: Through the delay knob to adjust the delay time of the concrete. Bukak tombol ing â ‘(10s-12min), iku mode normal, lampu cepet meh mati, ora ana fungsi setengah cahya. Bukak tombol ing â‘¡ (30s-2h), wektu tundha luwih saka 10 menit, nalika ora ndeteksi sajrone 10 menit, lampu bakal dilebokake menyang mode setengah cahya, sawise obah lampu mlebu ing mode cahya lengkap , ora duwe deteksi apa wae ing wektu sing ditemtokake, lampu kasebut mlebu ing kahanan peteng. Bukak tombol ing â ‘¢ (10s-12min), wektu tundha luwih saka 3 menit, nalika ora ndeteksi sajrone 3 menit, lampu bakal dilebokake menyang mode setengah cahya sawise obah, lampu mlebu kebak mode cahya, aja ndeteksi apa wae ing wektu sing wis ditemtokake, lampu kasebut mlebu ing kahanan peteng. Cathetan: only for incandescent light source and LED bulb lamp.  Lampu bohlam LED kudu fungsi surem.

Tes

1. Nguripake tombol LUX searah jarum jam nganti maksimal €, nguripake tombol TIME anti-jarum jam dadi min, sawise nguripake daya udakara 30sec, beban sing dikontrol wiwit bisa digunakake. Nalika lampu mati, induktor entuk sinyal lan wiwit mlaku, nalika lampu mati, induktor mandheg bisa digunakake. Ing kahanan sinyal induktor ora ana, beban kudu mandheg digunakake ing njero
2. Nguripake tombol LUX searah jarum jam dadi € ™, nguripake tombol TIME jarum jam dadi maksimal, beban wiwit bisa digunakake. Ing kahanan sinyal induktor ora ana, beban kudu mandheg sajrone 12 menit.
3. Nguripake tombol LUX searah jarum jam dadiâ turn, puterake tombol TIME anti-jam nganti min; lampu sekitar luwih saka 10lux sajrone tes, lampu indikator bakal mandheg digunakake nalika beban mandheg; Yen sampeyan nutupi jendhela deteksi nganggo obyek buram (andhuk elc), beban kudu bisa digunakake. Ing kondhisi sinyal induktor, beban kudu mandheg sajrone 10 detik. (Nalika tombol ing posisi â 'â' ¢, kaya gambar.6)

Setelan fungsi Tombol mewah:nalika lampu wiwit diuripake, atur pencahayaan lampu sekitar kanthi nyetel tombol LUX menyang lokasi sing cocog. Tombol wektu: Supaya bisa nyetel wektu wiwit mati, atur dheweke Tombol TIME menyang lokasi sing cocog.

Prinsip operasi kontrol cahya

Prinsip operasi nyetel wektu

Pay manungsa waé kanggo instalasi

Pangandikan

1. Jaga pasuryan sensor menyang area sing biasane gerakane manungsa.
2. Jaga pasuryan sensor menyang posisi lampu sekitar supaya bisa njupuk setelan pencahayaan sing luwih pas.
3. Rentang deteksi beda ing antarane plafon lan dipasang ing tembok.
4. Yen ndeteksi sinyal maneh ing wektu tundha, wektu tundha bakal kliwat diapusi.
5. Tombol LUX: luminansi kahanan kerja. Nalika tombol tombol, tegese bisa ndeteksi sedina muput, nalika tombol tombol, bisa digunakake ing sangisore cahya <10 LUX.
6. Tombol TIME: Minangka periode lampu dadi alon-alon nganti ora ana sinyal kanthi bertahap, nganti ora kerja.

Cathetan

1. Kudu diinstal dening tukang listrik utawa wong sing wis pengalaman.
2. Kudu dipasang ing njero ruangan supaya ora udan banyu udan.
3. Aja nginstal ing obyek kerusuhan.
4. Aja nginstal ing obyek sing gampang kobongan.
5. Ora ana alangan ing ngarep jendhela deteksi sing nduwe pengaruh.
6. Ora ana obyek sing obah ing ngarep jendela deteksi.
7. Aja dipasang ing sacedhake zona perubahan suhu udara kayata kondhisi hawa, pemanasan tengah, lsp.
8. Ngelingi keamanan sampeyan, aja mbukak tutup nalika sampeyan nemokake alangan sawise instalasi.

â— Tulung konfirmasi nganggo instalasi prapisan.
â— Kanggo tujuan keamanan, coba mateni listrik sadurunge instalasi lan operasi nyopot.
â— Sembarang kerugian sing disebabake amarga operasi sing ora cocog, pabrikan ora nindakake tanggung jawab apa wae.

Kita setya ningkatake kualitas lan linuwih produk, nanging, kabeh komponen elektronik duwe kemungkinan ora efektif, sing bakal nyebabake sawetara masalah. Nalika ngrancang, kita wis nggatekake desain sing keluwih lan nggunakake kuota keamanan kanggo ngindhari masalah.

Pandhuan iki, tanpa ijin, aja disalin kanggo tujuan liyane.
