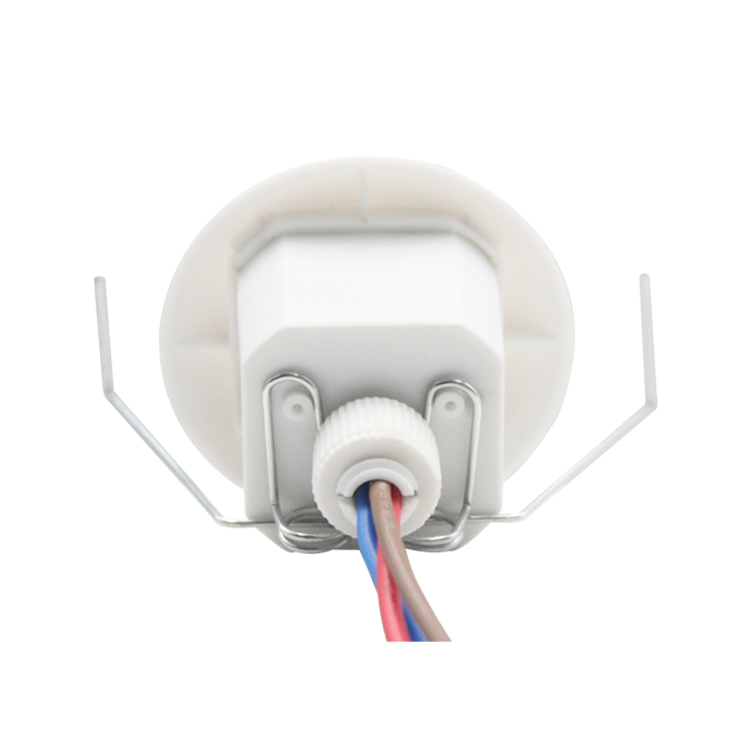

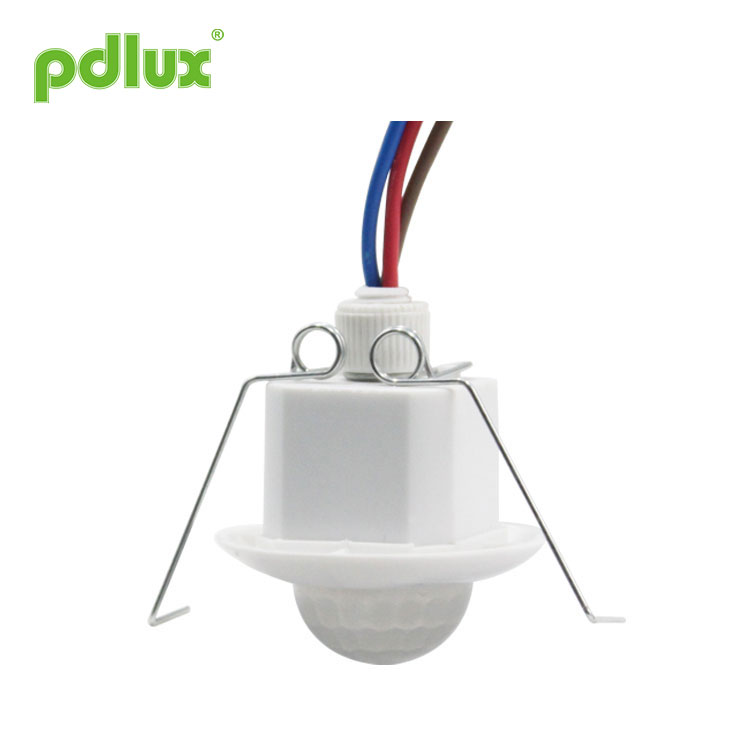

Sensor Inframerah Embed
PDLUX PD-PIRM20
Sensor Infrared Embedded nglumpukake automatisme, aman aman, hemat energi lan fungsi praktis. Siji detektor ing njero nyipta lapangan deteksi jembar, nggunakake energi infra merah saka manungsa minangka sumber sinyal-kontrol, bisa miwiti mbukak sekaligus nalika mlebu lapangan deteksi. Bisa dingerteni awan lan wengi kanthi otomatis. Gampang dipasang lan digunakake kanthi wiyar.
Kirim Pitakonan
Versi pengaruh anti-dhuwur saiki
Ringkesan
Sensor Infrared Embedded nglumpukake automatisme, aman aman, hemat energi lan fungsi praktis. Siji detektor ing njero nyipta lapangan deteksi jembar, nggunakake energi infra merah saka manungsa minangka sumber sinyal-kontrol, bisa miwiti mbukak sekaligus nalika mlebu lapangan deteksi. Bisa dingerteni awan lan wengi kanthi otomatis. Gampang dipasang lan digunakake kanthi wiyar. Iki minangka sensor PIR sing paling canggih, sing tipis lan digital. Sensor Inframerah Embed nganggo sensor inframerah pyroelektrik cerdas digital kanggo nggawe kinerja sirkuit luwih stabil, operasi kesalahan kurang, sensitivitas luwih dhuwur, tingkat kesalahan luwih murah, konsumsi daya siyaga luwih lemah lan resolusi sinyal sing luwih kuwat.
Spesifikasi Sensor Inframerah Embed
| Sumber daya: 100-240VAC, 50 / 60Hz | Setelan wektu: 1min |
| Beban sing dirating: 0,5A Maks. tungsten.fluorescent & LED | Dhuwur instalasi: 2.5 ~ 3.5m |
| Kontrol cahya: <10LUX | Suhu kerja: -10 ° C ~ + 40 ° C |
| Sudut deteksi: 360º | Kelembapan kerja: <95% RH |
| Deteksi kisaran: 8m (dia.) (22 ° C ¼ | |
| Arus anti-gelombang: 100A / 200uS |
Informasi sensor
|
Diagram sambungan-kabel
1. Sambungake coklat lan biru kanthi listrik;
|
Instalasi |
1ã € Instal ing obyek goyang bakal nyebabake reaksi kesalahan.
2ã € Tirai sing goyang sing ditiup angin bakal nyebabake reaksi kesalahan. Pilih papan sing cocog kanggo dipasang.
3ã € Yen diinstal ing endi lalu lintas sibuk bakal nyebabake reaksi kesalahan.
4ã € Spark sing diprodhuksi dening sawetara peralatan ing sacedhake bakal nyebabake reaksi kesalahan.
Kesalahan lan solusine
| Kesalahan | Sebab Gagal | Solusi |
| Beban ora bisa digunakake. | Pencahayaan cahya disetel kanthi salah. | Setel setelan momotan. |
| Bebané rusak. | Ganti momotan. | |
| Daya mati. | Nguripake daya. | |
| Beban bisa dianggo kabeh wektu. | Ana sinyal terus-terusan ing wilayah kasebut. | Priksa setelan area deteksi. |
| Beban bisa digunakake nalika ora ana sinyal gerakan sing dideteksi. | Lampu kasebut ora dipasang kanthi apik saengga sensor gagal ndeteksi sinyal sing bisa dipercaya. | Nyetel maneh panggonan instalasi. |
| Sinyal obah dideteksi dening sensor (gerakan ing mburine tembok, gerakan obyek cilik, lsp) | Priksa setelan area deteksi. | |
| Beban kasebut gagal digunakake nalika ana sinyal gerakan sing dideteksi. | Kacepetan gerakane cepet banget utawa area deteksi sing ditemtokake cilik banget. | Priksa setelan area deteksi. |
â— Tulung konfirmasi nganggo instalasi prapisan.
â— Kanggo tujuan keamanan, coba mateni listrik sadurunge instalasi lan operasi nyopot.
â— Sembarang kerugian sing disebabake amarga operasi sing ora bener, pabrikan ora duwe tanggung jawab apa wae.
Nanging kita duwe komitmen kanggo ningkatake kualitas produk lan linuwih, kabeh komponen elektronik duwe kemungkinan ora efektif, sing bakal nyebabake masalah. Nalika ngrancang, kita wis nggatekake desain sing keluwih lan nggunakake kuota keamanan kanggo ngindhari masalah.
Pandhuan iki, tanpa ijin, aja disalin kanggo tujuan liyane.
