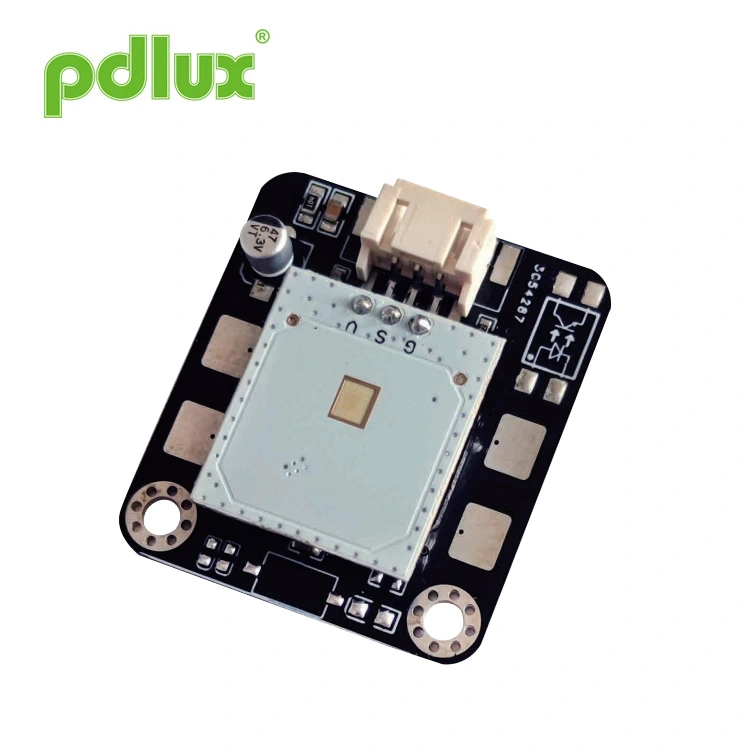

Sensor Radar Intrusi Keamanan Ngarep 24GHz
Pdlux khusus ing 24GHz Home Security Intrusion Radar Sensor luwih saka 30 taun. Sensor iki minangka modul kompak sing nggabungake sensor gelombang milimeter karo MCU kanggo kontrol non-kontak adhedhasar gerakan. Iku ngenali gelombang tangan ing 10-30cm saka macem-macem sudhut lan ndhukung printah beda liwat counts ayunan. Nawakake cara tanpa sentuhan kanggo ngoperasikake lawang, lampu, lan elektronik liyane, saengga cocog kanggo keamanan omah lan otomatisasi.
Model:PD-V18-M1
Kirim Pitakonan
PD-V18-M1 minangka modul aplikasi sing kasusun saka sensor gelombang super milimeter lan sirkuit amplifikasi + MCU
dirancang kanggo kontrol non-kontak. Bisa uga diarani modul pengontrol kanggo sensing gelombang jarak cedhak. Aplikasi sawijining
skenario ekstensif banget, sampeyan bisa ngontrol karya listrik utawa mateni kanthi gelombang tangan ing macem-macem sudhut
10-30cm, lan sampeyan bisa malah generate produksi beda karo nomer bandhulan. Contone: siji ayunan kanggo mbukak
lawang listrik; loro swings kanggo mbukak sistem cahya.
Utamane sawise baptisan epidemi, wong duwe resistensi sing tulus marang switch kontak umum. Iku kanggo iki
alesan sing kita wis dikembangaké sistem sensor gelombang, kang uga bisa Applied kanggo electrical lan elektronik padha
produk, supaya sampeyan bisa duwe kamar liyane kanggo bayangan.

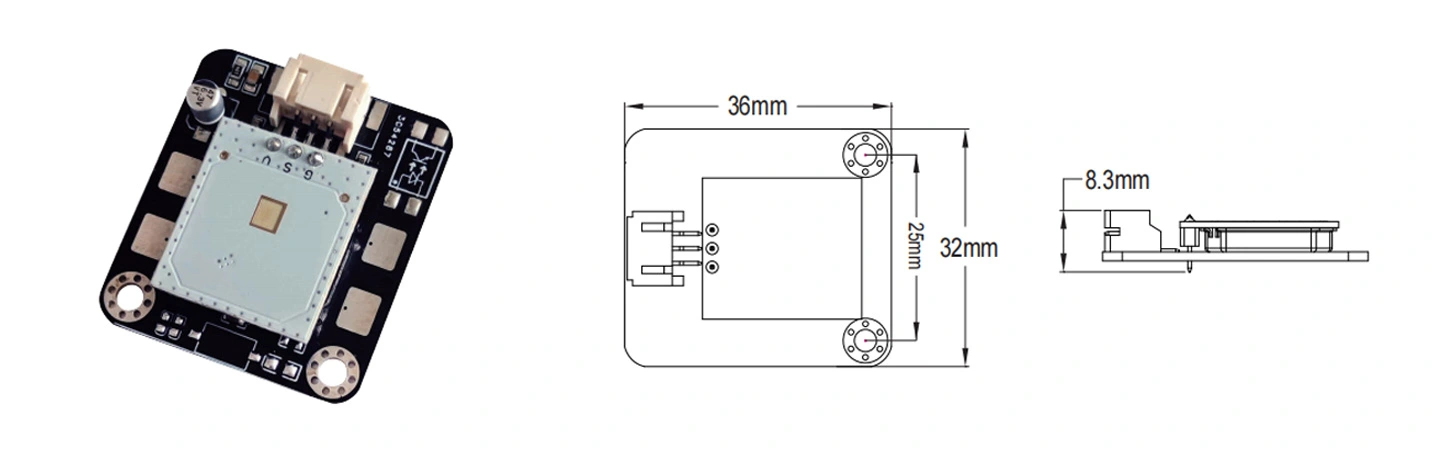

Iki minangka modul aplikasi sing dirancang khusus kanggo kontrol non-kontak. Ing awal desain, kita kanthi
dianggep aplikasi produk ing macem-macem produk, supaya kita dirancang khusus gelombang milimeter sensor seluler
(24.125GHz) volume dadi ukuran ultra-cilik, lan sirkuit amplifikasi sinyal lan MCU direncanakake ing PCB,
kang kompak lan stabil. Modul sing bisa ditrapake ing jarak 10-30cm bisa ngontrol peralatan listrik
karo ombak tangan. Pangguna bisa aplikasi menyang macem-macem produk yen perlu. Jarak sensing bisa disesuaikan
miturut kabutuhan customer.
| Paramèter | Cathetan | Min | Tipe | Maks | Unit |
| Tegangan Pasokan | Vcc | 3.0 | 5.0 | 5.2 | V |
| Konsumsi Saiki | Icc | 10 | 18 | 20 | mA |
| Kapasitas Output | Ndhuwur | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Suhu panyimpenan | Tstg | -10 | -10 | +60 | ℃ |
| Setelan Frekuensi | f | 24.000 | 24.125 | 24.250 | GHz |
| Daya Radiasi (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Kelembapan sekitar panyimpenan | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

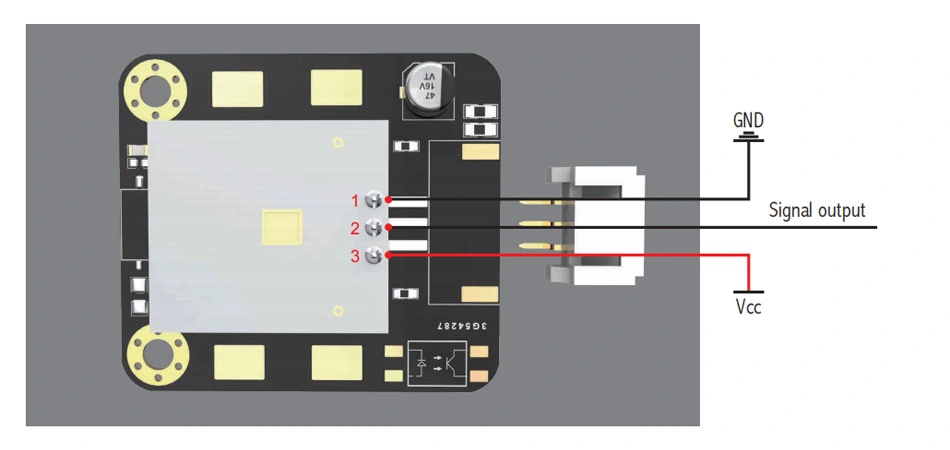

Antarmuka saka modul aplikasi iku header pin karo
pitch 2.0mmx3pin.
Cathetan: Tegangan tetep modul iki yaiku 5V, yen ditrapake ing 3V,
bisa uga ana beda kinerja.
1. Supaya ora karusakan kanggo peralatan, care kudu dijupuk. Langkah-langkah perlindungan ESD kudu ditindakake
tahap panyimpenan, penanganan, perakitan, lan uji coba. Aja ndemek antena radar lan pin modul iki, lan aja
tutul lencana karo multimeter kanggo ngukur.
2. Kanggo PD-V18-M1 diinstal njobo, detector bisa ndeteksi sinyal raindrop nalika udan. Tegese, detektor radar sing dipasang ing njaba ing wayah udan bisa ndeteksi tetesan udan.
Amarga sensor gelombang milimeter sing digunakake, bahan logam ora bisa digunakake ing ngarep sensor, lan plastik rekayasa kudu digunakake minangka bahan omah. Amarga iku transceiver sinyal daya cilik, kekandelan saka casing uga nduweni prabédan tartamtu ing atenuasi sinyal. Sadurunge pesenan, pangguna kudu nerangake kanthi lengkap babagan lingkungan panggunaan lan syarat, lan yen perlu, produk sing kudu diinstal bisa diwenehake kanggo kita, lan kita bisa ngatur.
Efek saka prodhuk iki bakal rada beda-beda yen digunakake ing macem-macem produk. Pangguna bisa njaluk supaya versi karo trimming sensitivitas, lan syarat khusus bisa diterangno ing advance karo PDLUX. Sensor lan algoritma piranti lunak sing beda bisa dipilih miturut syarat pangguna sing beda.
Modul iki bisa digunakake ing sumber daya DC 3V-5V tanpa gangguan.
Apa sing bisa kedadeyan:Yen ora ana obyek obah sing obah ing jarak deteksi, misoperation sing dites biasane disebabake dening sumber gangguan sing kuat. Contone, gangguan liwat kabel daya ing seri; Contone, gangguan saka ponsel; Contone, gangguan kuwat disebabake busur nalika welding mesin welding. Mangga dipriksa kaping pindho sumber gangguan ing ndhuwur kanggo ngarsane.
Pangeling-eling ing ndhuwur kaajab bisa diwaca kanthi tliti lan dimangerteni.
