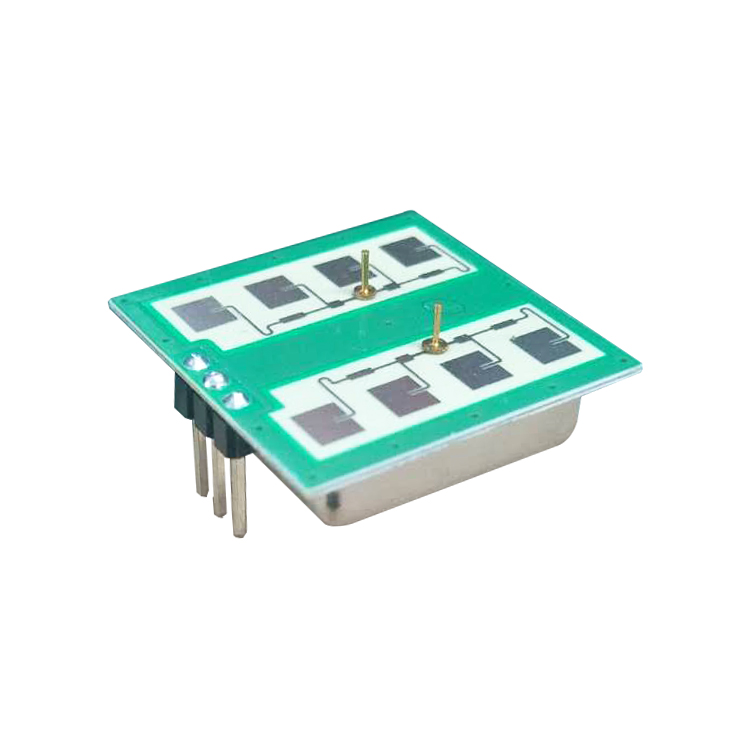

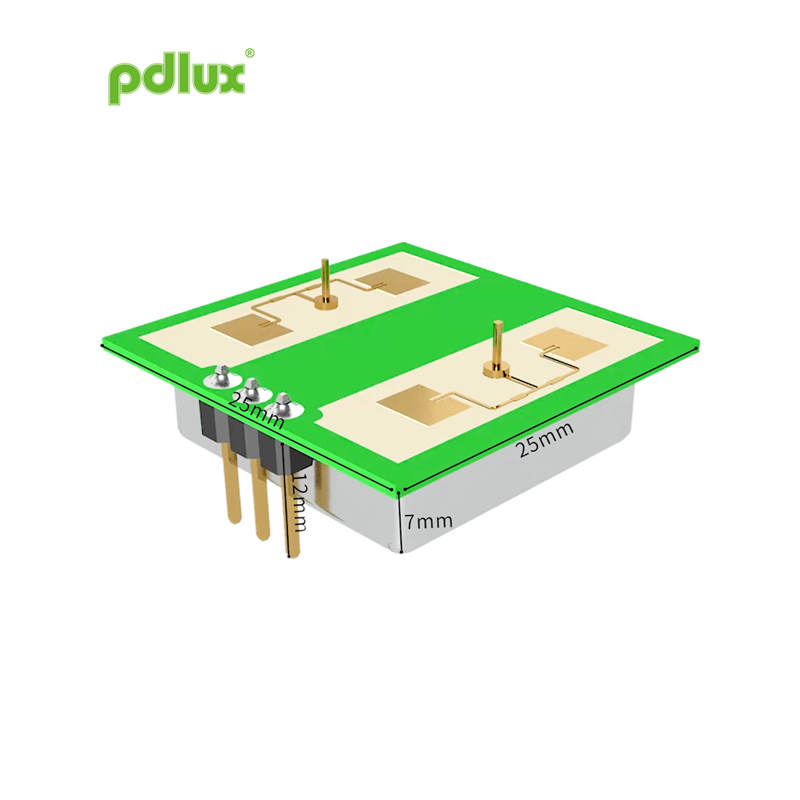

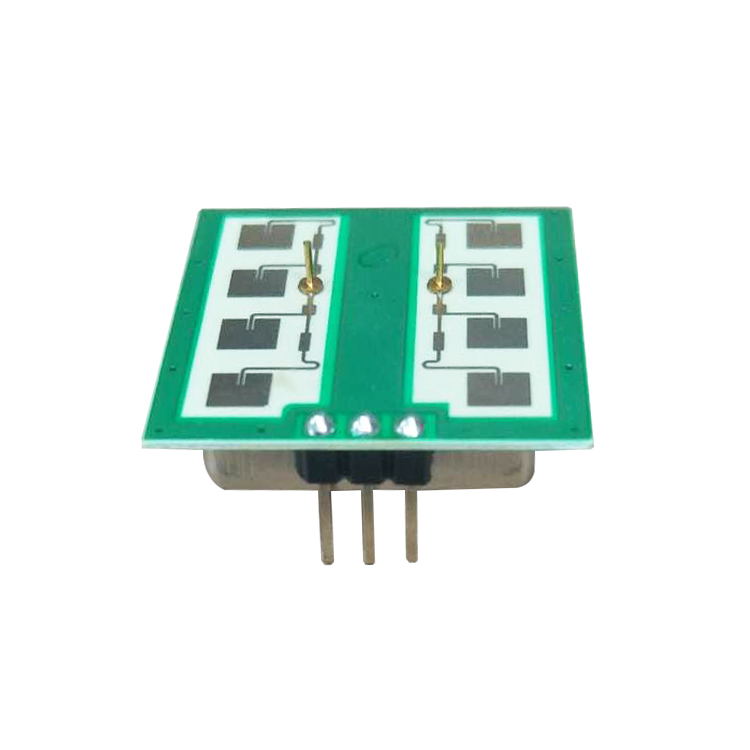

Sensor Radar Gelombang 24.125GHz Milimeter
PDLUX PD-V21 24.125GHz Millimeter Wave Radar Sensor punika K-Band Bi-Static Doppler transceiver modul .Iku dibangun ing Resonator Oscillator (CRO).Modul iki, V21 adopts flat Plane Antena, cocok kanggo tembok soyo tambah. Bisa nambah kemampuan nampa sinyal ngarep lan nyuda area wuta flank. Kinerja luwih apik tinimbang sensor ing pasar.
Model:PD-V21
Kirim Pitakonan
Sensor Radar Gelombang 24.125GHz Milimeter
 |
Aplikasi Sensor Radar Gelombang 24.125GHz Milimeter ● Ngalih cerdas ● Ngalih ing tembok ● Ndeteksi penyusup Sensor Radar Gelombang 24.125GHz Milimeter punika K-Band Bi-Static Doppler transceiver modul .Iku dibangun ing Resonator Oscillator (CRO).Modul iki, V21 adopts flat Plane Antena, cocok kanggo tembok soyo tambah. Bisa nambah kemampuan nampa sinyal ngarep lan nyuda area wuta flank. Kinerja luwih apik tinimbang sensor ing pasar. Modul iki saenipun cocok kanggo sensor pendhudhukan ing switching lampu otomatis. Sampeyan uga bisa digunakake kanggo detektor intruder dipasang ing langit-langit. Miturut EN 300440-V2.1.1, EN 62479:2010 RED Directive - 2014/53/EU Miturut FCC Part 15.249 Miturut EN 62321, arahan ROHS - 2011/65/EU Miturut arahan REACH - 1907/2006/EC |
|
Paramèter |
Cathetan |
Min |
Tipe |
Maks |
Unit |
|
Tegangan Pasokan |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Konsumsi Saiki |
Icc |
20 |
35 |
38 |
mA |
|
Mode operasi |
Powered by PWM, bisa ngontrol arus kerja ing 3-15mA |
||||
|
Lebar Pulsa |
Pulsa |
10 |
μs |
||
|
Suhu operasi |
Ndhuwur |
-30~+85+100（Maks.） |
℃ |
||
|
Suhu panyimpenan |
Tstg |
-10 |
+60 |
℃ |
|
|
Wektu Stabil |
|
<5 |
μSek |
||
|
Setelan Frekuensi |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Daya Radiasi (EIRP) |
Pout |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Storage Ambient Kelembapan |
45%~65% |
RH |
|||
PÈNGET: Kisaran deteksi nyata ana hubungane karo gain amplifikasi sinyal sirkuit, tata letak PCBA sakabèhé lan ambang MCU.
Cathetan 1: Emisi sing dipancarake dirancang kanggo nyukupi aturan FCC.
Cathetan2: Kekuwatan Sinyal Ditampa (RSS) diukur kanthi total 1 Ways path loss 70dB.
Cathetan 3: Tegangan swara diukur saka 10Hz nganti 100Hz ing port Output, ing njero ruangan Anechoic.
Cathetan 4: Operasi pulsa
