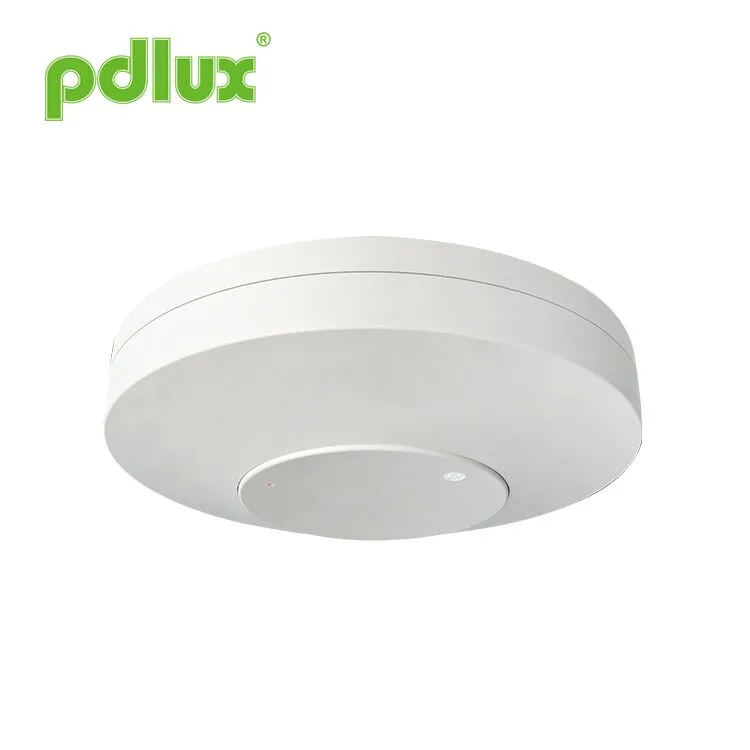

Pdlux pd-m330-c 5.8Ghz mmwave detektor manungsa
Gunakake FMCW kanggo ndeteksi wong ing wilayah sing ditemtokake. Kanthi nggabungake pangolahan sinyal radar kanthi algoritma deteksi manungsa sing akurat, deteksi manungsa sensitivitas bisa digayuh, sing bisa ndeteksi target manungsa sing obah lan ndhisiki. Ngarsane biologis (utamane awak manungsa) kanthi karakteristik lan deg-degan ing kisaran deteksi dideteksi, saengga awak manungsa bisa rumangsa tanpa obahe awak, kalebu wong turu.
Model:PD-M330-C
Kirim Pitakonan
Ringkesan
Gunakake FMCW kanggo ndeteksi wong ing wilayah sing ditemtokake. Kanthi nggabungake pangolahan sinyal radar kanthi algoritma deteksi manungsa sing akurat, deteksi manungsa sensitivitas bisa digayuh, sing bisa ndeteksi target manungsa sing obah lan ndhisiki. Ngarsane biologis (utamane awak manungsa) kanthi karakteristik lan deg-degan ing kisaran deteksi dideteksi, saengga awak manungsa bisa rumangsa tanpa obahe awak, kalebu wong turu.
Spesifikasi
| Frekuensi operasi: | 5.8GHZ |
| DATAIAN: | 800W (tahan) / 300W (capacitive) |
| Rated voltase: | 100-240v AC, 50 / 60Hz |
| Sinyal Output: | ON / OFF Switch |
| Konsumsi daya siyaga: | <0.4w |
| Dhuwur Instalasi: | 2.5-6m |
| Deteksi Radius: | > 2-6m (luwes) |
| Rangkaian Kontrol Cahya: | 5-300lux - awan |
| Tundha mati: | 10 detik nganti 8 menit (Setel wektu tundha wektu sing dibutuhake) |
| Tingkat Perlindhungan: | IP20 |

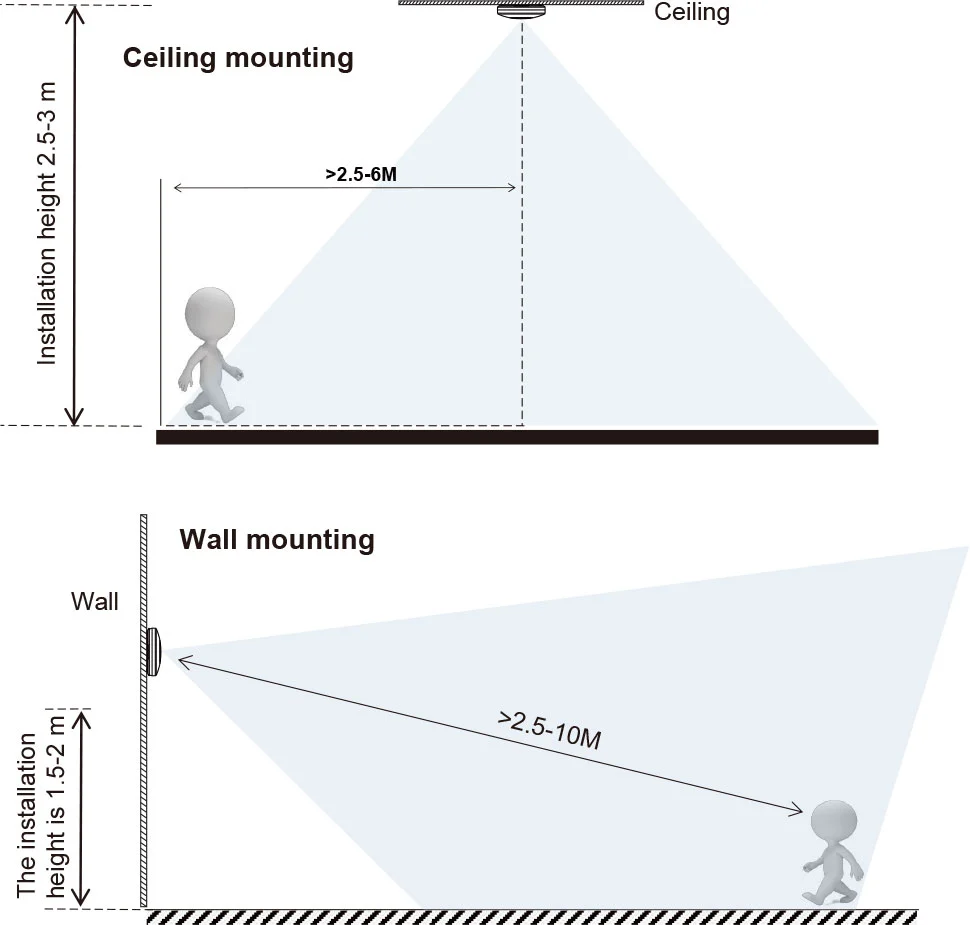

Gambar Skematik Distribusi Wilayah Deteksi
Fungsi
Ngenali dina lan wengi kanthi otomatis. Bisa nyetel lampu ambient miturut kepinginan: Nalika sun (max), bakal mlaku ing wayah awan lan ing wayah wengi. Minangka kanggo nyetel, mangga deleng uji coba.
Wektu tundha ditambahake terus-terusan: Nalika nampa sinyal inuntuksi kapindho sawise inductor pisanan, bakal komputasi wektu maneh ing wektu tundha. (Setel wektu)
Penundakan penyesuaian: bisa disetel yen perlu. Nilai minimal yaiku 10 detik, lan nilai maksimal yaiku 8 menit

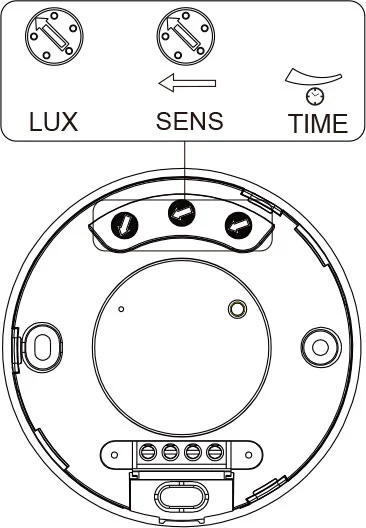

(1) setelan kontrol sing entheng
Setel lampu sing digunakake. Giliran jam kanggo nambah lan dadi anti-jarum kanggo nyuda. Nalika Mini, mung bakal bisa digunakake ing ngisor iki cahya babagan 10lux, nalika bakal max, bisa ngontrol cahya sing entheng.
(2) setelan wektu
Nyetel wektu kerja beban. Giliran jam kanggo nambah lan ngowahi anticLockwise kanggo nyuda. Setelan wektu udakara 8min nalika maksimal, lan wektu setelan kira-kira 10sec nalika dadi min.
(3) Setelan Range Deteksi (Sensitivitas)
Jarak deteksi paling sithik nalika ngowahi counterclockwise ing sisih ngisor, lan maksimal nalika ngowahi jarum menyang ngisor.
Asing maksimal target deteksi radar yaiku jarak garis lurus 6m ing antarane awak manungsa lan sensor, lan kisaran deteksi yaiku 2-6m.
CATETAN: Nalika cahya dadi otomatis, bakal butuh 1 detik sadurunge sensor siyap ndeteksi gerakan liyane, yaiku mung sinyal sing dideteksi 1 detik mengko bisa dadi lampu.
Utamane kanggo penyesuaian wektu wektu tundha wiwit ana sinyal sing dideteksi lan otomatis kanthi otomatis kanthi otomatis. Sampeyan bisa nemtokake wektu wektu tundha kanggo kabutuhan praktis. Nanging sampeyan luwih becik nyuda wektu wektu tundha kanggo ngirit energi, amarga sensor inframerah duwe fungsi sing terus-terusan, yaiku gerakan mung kanggo wektu tundha, mung gerakan mung bisa diwiwiti maneh yen ana manungsa ing jangkoan deteksi.

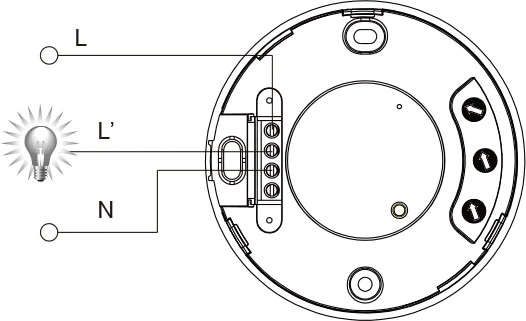

Diagram kabel-kabel sambungan
● Sambungake n, l kanthi kekuwatan;
● Sambungake n, l 'karo beban.

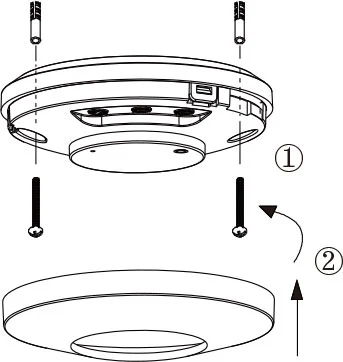

Pandhuan Instalasi
Cathetan:
Sadurunge nginstal mateni daya
Tes
1. Aktifake clockwise mengutha nganti maksimal (srengenge). Puter wektu tombol anti-jarum kanggo minimal.NUn.NIn.NIn.NIndwise kanthi jam paling dhuwur.
2. Sawise Daya, yen ora ana sinyal terus dideteksi, beban sing dikontrol bakal mandheg kerja sawise 10 detik nganti 8 menit.
3. Sawise dideteksi, beban digunakake lan lampu indikator aktif. Sawise 10 detik nganti 8 menit, yen ora ana sinyal terus dideteksi, lampu indikasi mandheg kerja. Yen sinyal dideteksi sawise 10 detik, beban kudu bisa digunakake, indikasi lampu kudu padhang, lan mandheg kerja sawise 5 detik nganti 8 menit. Ing wektu iki, ora ana sinyal terus dideteksi.
4. Puterake counterclockwise sing mengaruhi minimal. Yen tes kasebut ditindakake ing 10lux utawa ndhuwur, beban kasebut ora bisa ditindakake sawise mbukak induktif mandheg nyambut gawe; Nanging yen sampeyan nutupi jendhela deteksi kanthi obyek opaque (andhuk, lsp), beban bakal bisa digunakake. Yen ora ana sinyal sinying, beban kudu mandheg kerja sajrone 10 detik nganti 8 menit.
Manual iki kanggo pemrograman konten saiki, ana owah-owahan lan modifikasi kanggo pabrikan tanpa kabar!
Dilarang nyalin kanggo nyalin isi manual instruksi kanggo tujuan liyane tanpa idin saka perusahaan kasebut.
