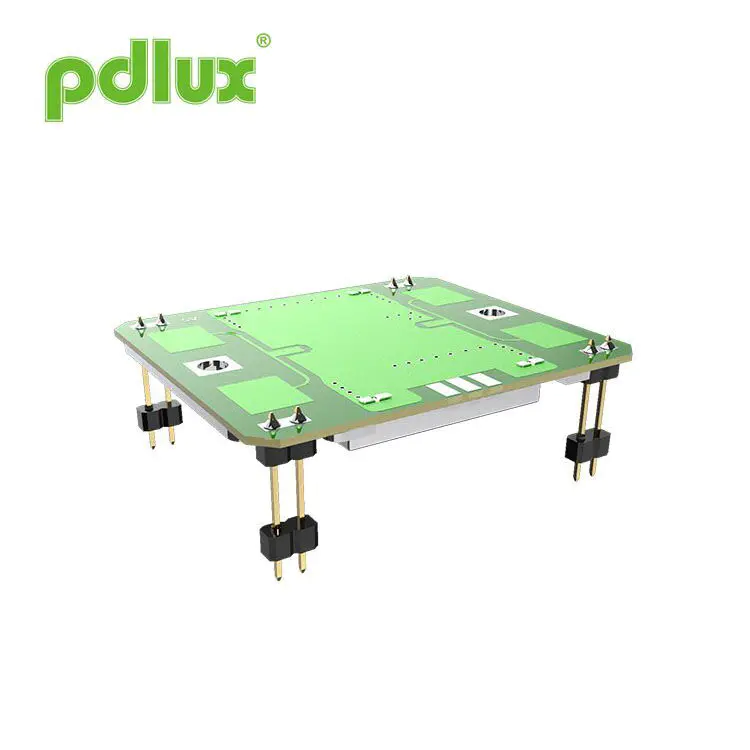

Modul Doppler PD-V9-H kanthi deteksi sudut sudhut
Nggolek Sensor Radar Radar Radar sing dipercaya lan efisien? Modul doppler PD-V9-H kanthi deteksi sudhut sudhut minangka pilihan sing cocog. Iki minangka modul x-band doppler radar operasi antara 10,5525GHz lan 10.687GHz. Fitur deteksi pesawat amba lan presisi e-pesawat sing sempit, kanthi becik kanggo aplikasi kayata pemantauan keamanan, lampu sensasi gerakan, lan sistem deteksi otomatis liyane. Kanggo syarat tenaga sing murah, pangguna bisa ngalih menyang mode PWM kanthi efektif nyuda saiki. Digawe kanthi cepet lan dhukungan sawise dodolan kanthi cepet, dadi pilihan sing dipercaya kanggo macem-macem solusi sensasi cerdas.
Model:PD-V9-H
Kirim Pitakonan
Ukuran
Fitur
- Rangkaian Rangka: 10.525-10.587GHz
- kalebu antena patch
- Dro: Resonator Oscilat Dielektrik
- saluran dc saiki
- Ukuran cilik
- kepatuhan roh
Spesifikasi
| Item | Spesifikasi | |
| Setelan Frekuensi | 10.525-10.587GHz (disesuaikan miturut syarat sing beda) | |
| Kondisi | Ta = +25 c, anggur = +5 vdc | |
| Voltase operasi | +5.0 ± 0,5 vdc | |
| Saiki | <32 kula ngetik. | |
| Daya output | 20 mw (13 dbm) e.i.r.p. Pilih. | |
| Stabilitas frekuensi | ± 5 MHZ Max. (Ta: -30 nganti +55 c) | |
| Sensitivitas rugi bali | -90 dBC Typ. | |
| Emisi harmonik kapindho | -40 DBM Range | |
| Antena Beamwidth (-3 DB) | E-pesawat | 36 derajat nom. (Sudut lengkap oretis saka 72 derajat) |
| H-pesawat | 72 nom derajat. (Sudut lengkap oretis saka 144 derajat) | |
| Antarmuka RF | Patch antena | |
| Range Suhu | -30 nganti +55 C (Scope Panginasi standar), -40 nganti +80 C (panggunaan panggunaan maksimal) | |
| Regulasi kanggo kepatuhan | ETS 300 440 | |
Pola radiasi
Pambuka Brief
Modul doppler PD-V9-H kanthi deteksi sudut sudhut sing dioperasikake ing X-Band. Frekuensi operasi ana frekuensi kisaran 10,5 10525GHz nganti 10.687GHz. Pangguna kudu nggawe tumbas adhedhasar adat miturut peraturan frekuensi negara sing ana. Contone, 10,525GHz, 1 0.587GHz, 10.687GHz. Sensor Seri PD-V9 digunakake digunakake ing produk aplikasi keamanan lan pengawasan, sensor lawang otomatis, lampu sensor sensor, sensor quot, sensor kacepetan, lan macem-macem produk sensor seluler.
Sensor nduwe deteksi sudut sing gedhe lan deteksi sudut cilik EPLAN. Pangguna bisa ndandani sensor ing sudhut sing beda kaya sing dibutuhake sajrone digunakake. Kaya manawa pangguna pengin sensor sing bisa digunakake kanthi sithik, sampeyan bisa nyetel mode pasokan tenaga sensor kanggo PWM (tugas siklus), sing bisa nyuda saiki.
Masalah bisa ditemoni
Yen pangguna nemoni masalah ing ngisor iki nalika nggunakake utawa langsung ngganti sensor asli.
1. Panggunaan pisanan:
Yen sampeyan nggunakake sensor seri PD-v9 kanggo pisanan lan nemoni sensitivitas utawa sensitivitas sing ora cukup, sampeyan kudu mriksa status setelan setelan Amplification. Lan cara pitungan sing digunakake dening MCu kanggo proses sinyal sing cocog. Umumé, gampang golek solusi.
2 .. Masalah bisa uga muncul nalika langsung ngganti sensor sing digunakake sadurunge:
Yen langsung ngganti sensor sing wis digunakake sadurunge, bisa uga ana masalah sensitivitas dhuwur lan sensitivitas sithik, sing bisa gampang diselesaikan. Mung nambah sirkuit amplifikasi utawa nyuda keuntungan sirkuit amplification cukup. Ora perlu nimbang algoritma pangolahan sinyal MCU.
Bantuan manawa para pamula bisa uga kudu nggunakake:
Yen sampeyan nemoni kangelan nalika nggunakake sensor seri PD-V9 lan butuh pitulung. Sampeyan bisa hubungi kita liwat email. Umumé, wangsulane bisa dipikolehi.
Pambuka Produk:
Pambuka produk bisa diowahi lan apik dening PDLUX kapan wae yen perlu. Ora mesthi kabeh wong sing dikabari kanthi pas wektune.
