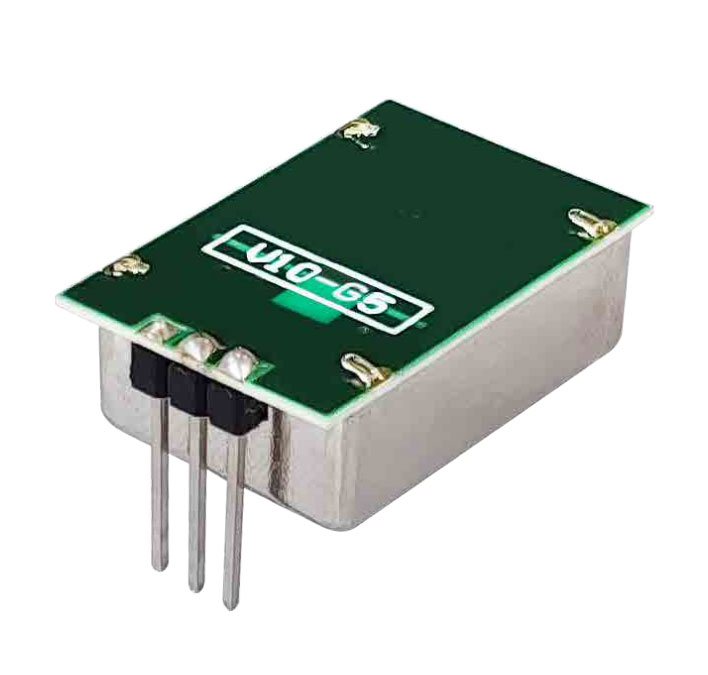

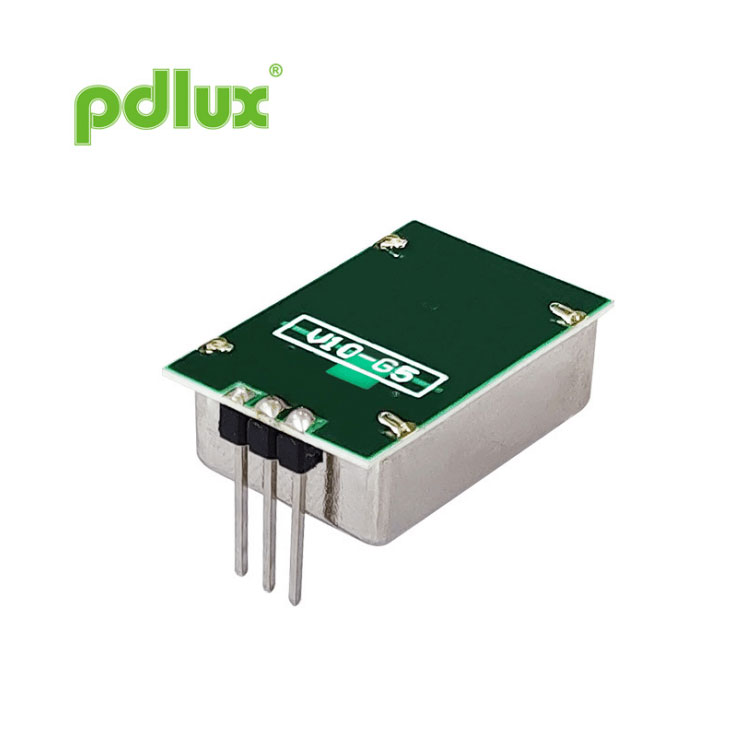

PD-V10-G5 Miniatur X-Band Microwave Transceiver Motion Detector Unit
Digawe ing omah ing pabrik Pdlux ing China, kita minangka pabrikan lan pemasok Unit Detektor Gerak Transceiver Microwave PD-V10-G5 Miniatur PD-V10-G5 sing diakoni, kanthi teliti ngawasi saben langkah produksi kanggo njamin kualitas lan rega sing jelas, nyedhiyakake solusi sing efektif kanggo para pelanggan.
Kirim Pitakonan
Unit kasebut, dumunung ing kaleng logam, nduweni osilator stabil resonator dielektrik, sing nyedhiyakake stabil. operasi liwat sawetara suhu sing amba ing salah siji CW utawa mode pulsa siklus tugas kurang lan terpadu panrima homodyne kanggo sensitivitas meningkat lan linuwih.
Kulawarga modul iki kasedhiya karo voltase sumber +5v utawa +3v.
Prinsip operasi dhasar yaiku ndeteksi owah-owahan frekuensi antarane sinyal sing dikirim lan sing ditampa
dibayangke bali saka obyek obah ing lapangan tampilan saka unit.
Unit kasebut ngasilake sinyal output tingkat rendah sing bisa digedhekake lan diproses kanggo menehi weker sing bisa dirungokake utawa visual
sinyal lan makaryakke biaya kurang lumahing Gunung Manufaktur Techniques kang lapangan buktiaken minangka nggronjal lan
linuwih.
| Bagian NO. | negara | Frekuensi | Komentar |
| PD-V10-501 | UK | 10,587 GHz (5V) | |
| PD-V10-502 | USA | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgia, Holland, Italia | 10,525 GHz (5V) | Meet Directive RED |
| PD-V10-301 | UK | 10,587 GHz (3V) | |
| PD-V10-302 | Belgia, Holland, Italia | 10,525 GHz (3V) | Meet Directive RED |
| Frekuensi | Waca meja liwat |
| Output Daya (Min.) | 5 dBm EIRP |
| Tegangan operasi | +5 V ± 0,25 V +3 V ± 0,15 V |
| Arus Operasi (CW) | 25mA (maks) 20mA (tipe) |
| Emisi Harmonik | <-30dBm |
| Arus Rata-rata (5% DC) | Tipe 1 mA |
| Lebar Pulsa (Min.) | 5 µdetik |
| Siklus tugas (Min) | 1% |
| Frekuensi Ambalan Pulsa | 2-4 KHz |
| Sensitivitas (kanggo rasio 10 dB S/N) | -84 dBm |
| Noise (diukur ing bandwidth 3Hz nganti 80Hz) | <30 µV |
| gain | 5 dbi |

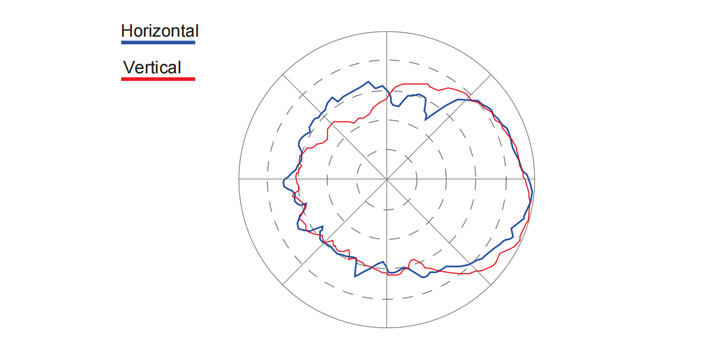

| -3 dB Beamwidth | |
| E Pesawat | 50° |
| Pesawat H | 60° |
| Bobot | 4 g |

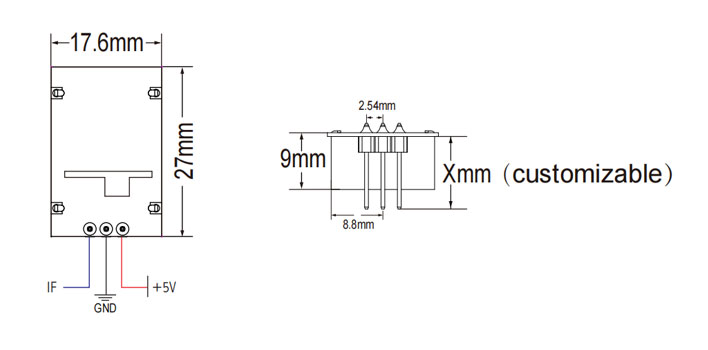

| Pin header konektor | Jarak 2,54 mm X3 |
| RoHS Compliant | |
| Daya / Temp. Koefisien (luwih saka kisaran suhu operasi) | 3 dB |
| Frekuensi / Temp. Koefisien (luwih saka kisaran suhu operasi) | 6,5 MHz |
| Suhu operasi | -20 ° C nganti +70 ° C |
Kekuwatan output sensor （rentang deteksi） gumantung marang Rasio Sinyal kanggo Noise. Luwih utawa luwih murah tinimbang suhu operasi nominal, sensor uga bisa digunakake, nanging kinerja bakal suda. Kanggo ngindhari karusakan ing piranti, kudu ati-ati nalika nangani. Discharge elektrostatik sing tepat (ESD) pancegahan kudu diamati ing kabeh tahap panyimpenan, penanganan, perakitan, lan testing.
