PDLUX Rolls Out Upgrade PD-V9H/PD-V9P/PD-V9S X-Band Doppler Sensing Modules, Custom Pin-Free Versi Opsional

Ningbo PDLUX Electronic Technology resmi ngluncurake sensor radar Doppler PD-V9 X-band sing olahan kalebu PD-V9H, PD-V9P lan PD-V9S. Nampilake tata letak pin sing beda-beda lan rong pilihan frekuensi utama bebarengan karo kustomisasi bebas pin opsional, seri kasebut nyukupi macem-macem syarat tata letak PCB saka manufaktur elektronik ing saindenging jagad.

Diferensiasi inti: Pin Layout & Pilihan Frekuensi

Telu model kasebut nduweni sirkuit, antena lan kinerja listrik sing padha, kanthi beda mung ing pitch pin lan frekuensi operasi sing cocog karo standar radio regional:

· PD-V9H:10.587GHz±10MHz (frekuensi standar EU), X1=3.4mm, X2=9.8mm jarak pin kanggo desain PCB Eropa & Amerika umum

· PD-V9P:10.525GHz ± 20MHz (frekuensi universal ing saindenging jagad), kompak X1 = 3mm, X2 = 8.9mm pin kanggo nyimpen jejak PCB

· PD-V9S:10.525GHz±20MHz, tata letak pin standar 3.4/9.8mm kanggo panggantos langsung sensor warisan

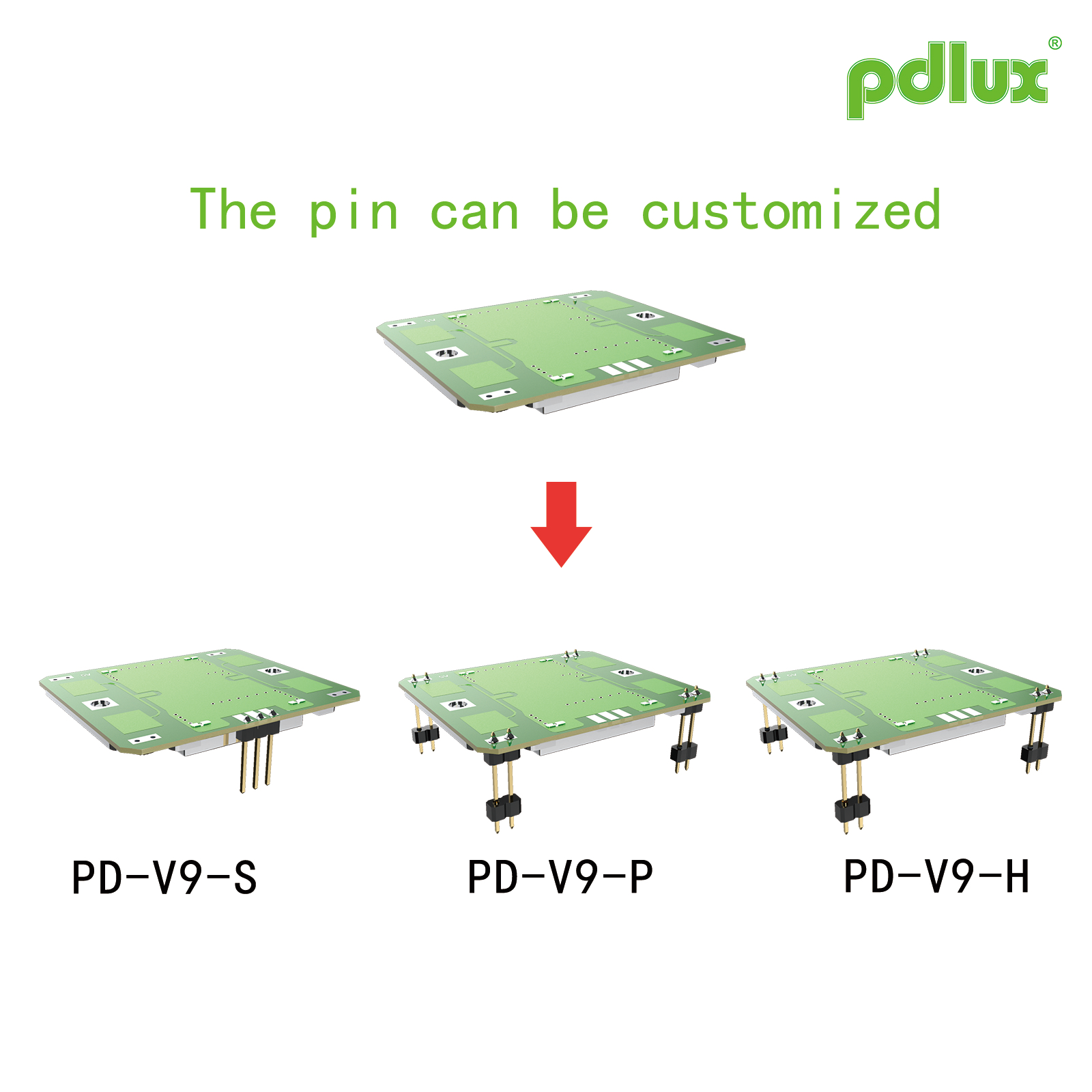

Pilihan Kustom:Pin-free modul gundhul kanggo SMD soyo tambah kasedhiya ing request; Ukuran X3 bisa disesuaikan saben spesifikasi pelanggan.

Spesifikasi Superior Unified kanggo Kabeh Seri PD-V9

Dibangun nganggo osilator resonator dielektrik DRO lan antena patch terpadu, kabeh macem-macem nuduhake spesifikasi sing konsisten:

· Tegangan suplai: DC5V±0.5V, arus khas ngisor 32mA; Mode daya PWM didhukung kanggo konsumsi daya ultra-rendah

· EIRP khas: 13dBm(20mW), sensitivitas nampa -90dBc, harmonik kapindho ≤-40dBm

· Suhu operasi: -30 ℃ ~ + 55 ℃ sawetara reguler, lengkap saka -40 ℃ nganti + 80 ℃

· Sudut sinar: 36° E-bidang, 72° H-bidang; amba soyo tambah fleksibel kasedhiya

· Sertifikasi RoHS lan tundhuk karo ETS 300 440 kanggo persetujuan pasar global

Skenario Aplikasi Wide

Cocog kanggo lawang otomatis, lampu sensor gerak, weker keamanan, sensor ngarsane IoT lan peralatan deteksi kacepetan. Nalika ngganti modul radar lawas, pangguna mung kudu ngapiki gain amplifier kanggo mutusake masalah masalah sensitivitas tanpa revisi kode MCU, nemen ngurangi biaya pembangunan.
