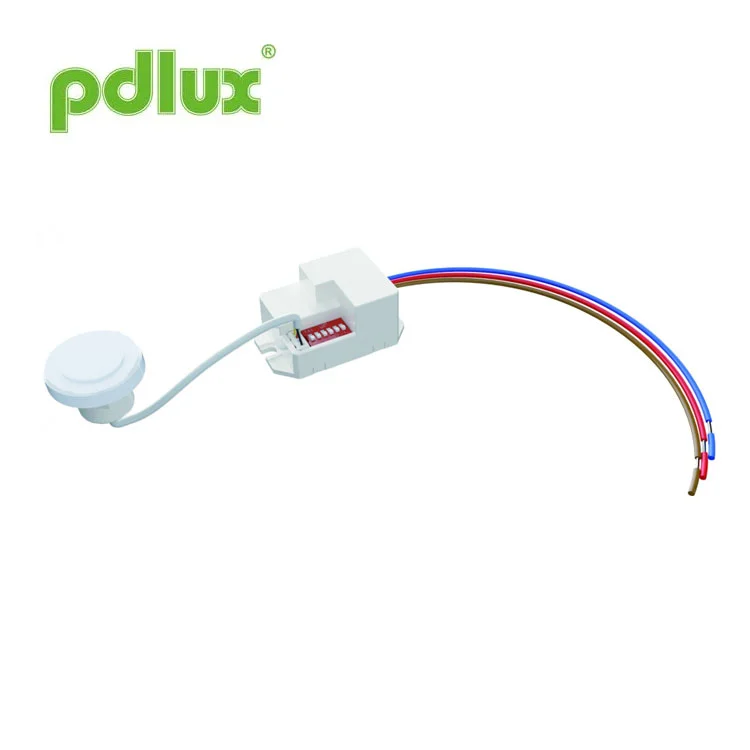

Sensor Microwave Kepala Bunder 5.8GHz anyar kanggo Koridor & Tangga Sempit
Model:PD-MB15F
Kirim Pitakonan

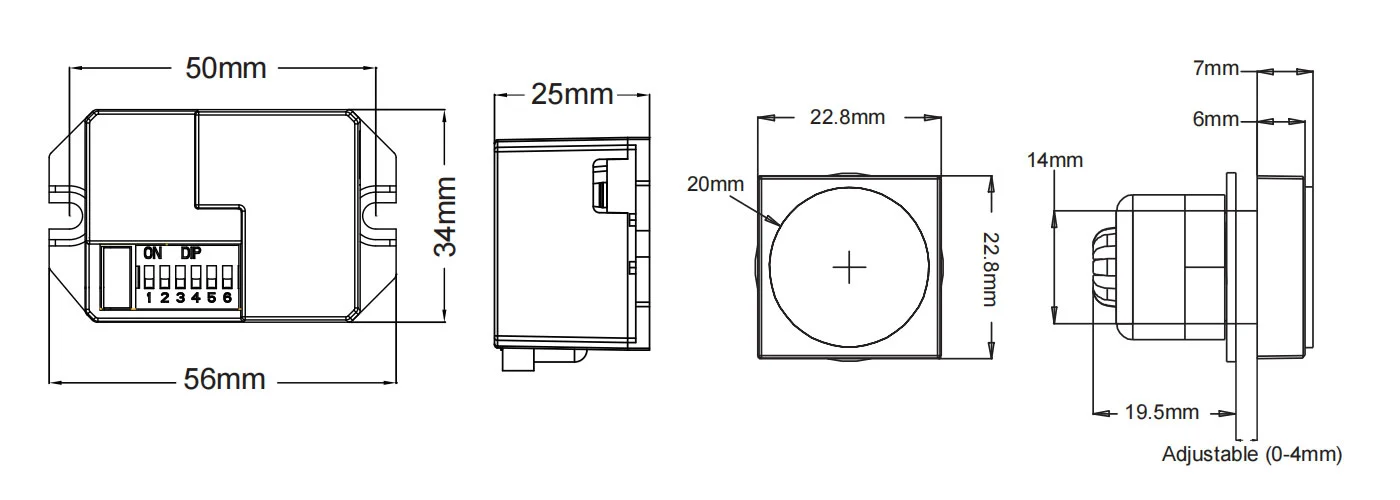

Ukuran produk
Ringkesan
Iki minangka sensor gelombang mikro digital presisi dhuwur sing jangkauan deteksi 360 ° lan frekuensi kerja 5.8GHz. Iki adhedhasar prinsip Doppler sing nggabungake pemancar lan panampa. Iki nganggo MCU (Unit Kontrol Mikro) sing nambah presisi lan nyuda tingkat kesalahane. Iku alus ing tampilan lan kompak ing struktur. Bisa disambungake kanthi mandiri menyang beban utawa gampang dipasang ing njero lampu kanthi kap lampu digawe saka kaca utawa plastik. Iki digunakake digunakake ing passageway, jedhing, elevator, kluwarga utawa wilayah umum liyane kanggo pangayoman keamanan utawa nyimpen energi.
Fitur
1.Non-radiation gawe piala: daya pemancar sawijining luwih murah tinimbang 0.2mW, kang ora gawe piala kanggo awak manungsa.
2. Kemampuan anti-gangguan sing kuat, bisa digunakake ing sawetara suhu -15 ℃ -+ 70 ℃.
3. Frekuensi punika pancet lan drift frekuensi ora bakal kelakon ing sawetara frekuensi.

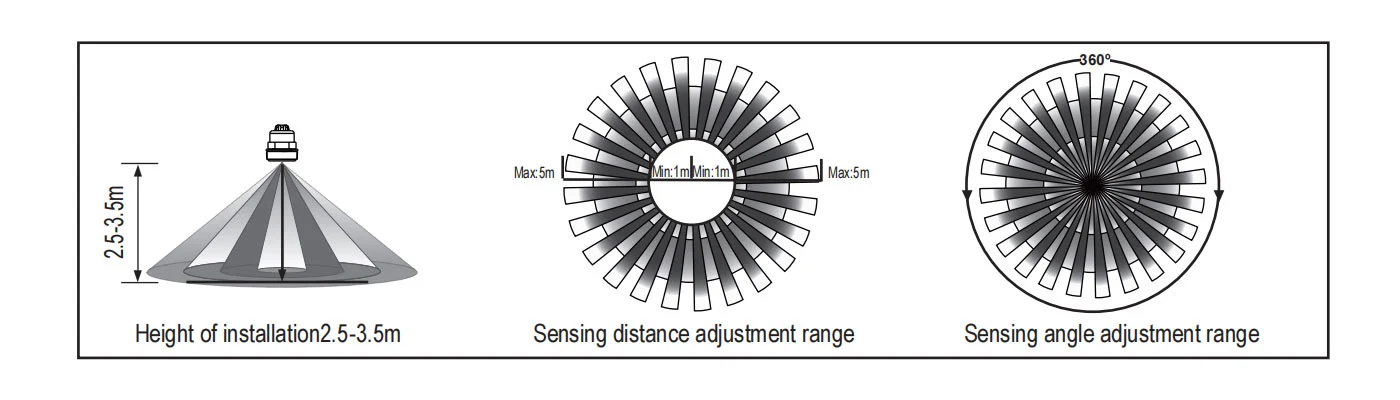

Informasi sensor

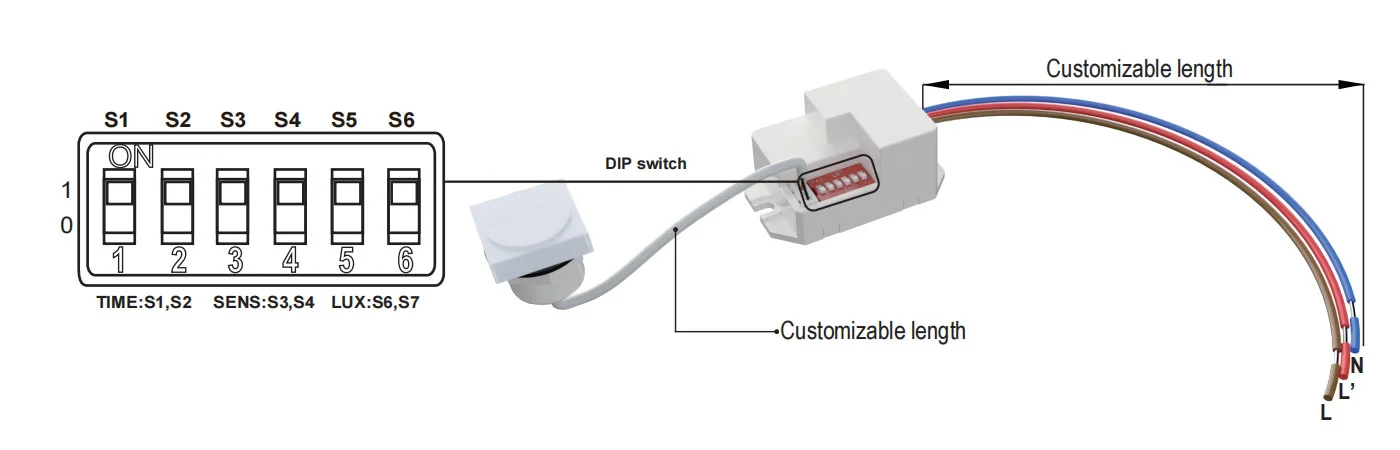

Cara setelan: ngalih DIP
Spesifikasi
=| Sumber daya | 220-240VAC |
| Frekuensi daya | 50Hz |
| sistem HF | 5.8GHz (frekuensi tengah) gelombang listrik CW, pita ISM |
| Dirating beban | 800W Max.tungsten 200W Max.fluoresensi & LED |
| Tingkat perlindungan | IP20, Kelas II |
| Instalasi lungguh | njero ruangan, langit-langit soyo tambah |
| daya transmisi | <0.2mW |
| Sudut deteksi | 360° |
| Range deteksi | 1m-2m-4m-5m (radii.) (bisa diatur) |
| Setelan wektu | 8sec-3min-10min-15min, (bisa diatur) |
| Kontrol cahya | 10LUX-50LUX- >2000LUX, (bisa diatur |
| konsumsi daya | udakara 0,5W |
| Suhu kerja | -15°C~+70°C |

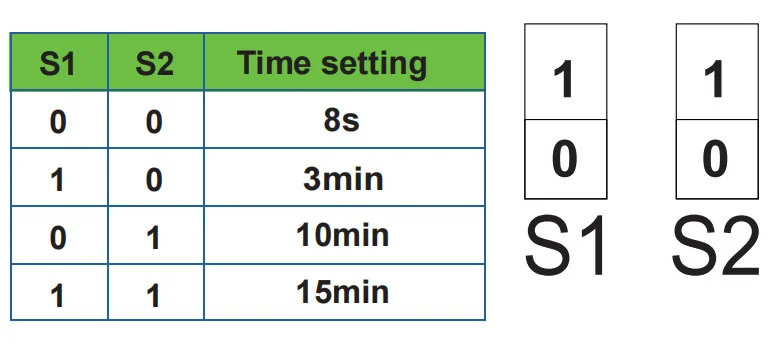

Setelan wektu S1 S2
Bisa ditetepake minangka 8 detik nganti 15 menit. Sembarang gerakan sing dideteksi sadurunge wektu iki liwati bakal miwiti maneh timer. Disaranake milih wektu paling cendhak kanggo nyetel jarak deteksi lan kanggo nindakake tes mlaku. Kanggo nyetel saklar menyang ON yaiku "1", kanggo OFF yaiku "0".
Iku utamané kanggo imbuhan wektu tundha saka wayahe sinyal dideteksi lan cahya otomatis nganti lampu mati otomatis. Sampeyan bisa nemtokake wektu tundha kanggo kabutuhan praktis. Nanging luwih becik sampeyan ngedhunake wektu tundha kanggo ngirit energi, amarga sensor gelombang mikro nduweni fungsi sensing terus-terusan, yaiku, gerakan apa wae sing dideteksi sadurunge wektu tundha bakal diwiwiti maneh lan lampu bakal tetep mung yen ana manungsa ing sawetara deteksi.

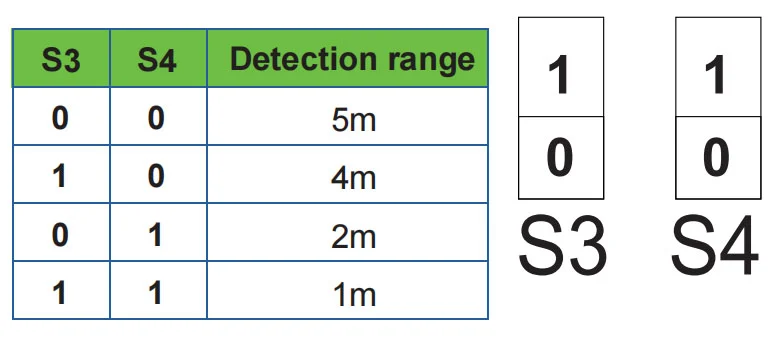

Setelan kisaran deteksi (sensitivitas) S3 S4
Jangkauan deteksi yaiku istilah sing digunakake kanggo njlèntrèhaké radius saka casting bunder kira-kira ing lemah nalika dipasang ing dhuwur 3 m. Kanggo nyetel saklar menyang ON yaiku "1", kanggo OFF yaiku "0".
Wigati: nalika nggunakake produk iki, mangga nyetel sensitivitas (rentang deteksi) menyang nilai sing cocog nanging maksimal kanggo ngindhari reaksi abnormal sing disebabake kanthi gampang deteksi gerakan sing salah dening godhong lan gorden sing ndamu, kewan cilik utawa gangguan jaringan listrik & peralatan listrik. Kabeh sing kasebut ing ndhuwur bakal nyebabake reaksi kesalahan. Yen produk ora bisa digunakake kanthi normal, coba nyuda sensitivitas kanthi tepat, banjur nyoba. Gerakan manungsa bakal nyebabake induksi sensor, dadi nalika sampeyan ana ing tes fungsi, tinggalake wilayah induksi lan aja nggawe gerakan kanggo nyegah sensor kerja terus-terusan.

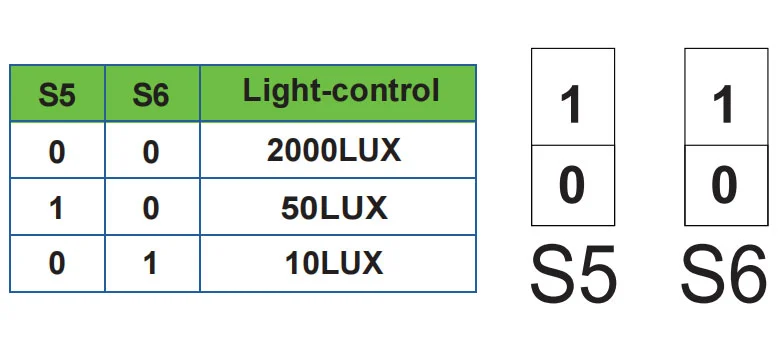

Setelan kontrol cahya S5 S6
Bisa ditetepake ing sawetara 10 ~> 2000 LUX. Kanggo nyetel switch kanggo ON iku "1", kanggo OFF iku "0".
Manual iki kanggo program isi saiki produk iki, ana owah-owahan lan modifikasi kanggo Produsèn tanpa kabar!
Dilarang banget kanggo nyalin isi manual instruksi kanggo tujuan liyane tanpa ijin saka perusahaan
| Fault | Panyebab kegagalan | Solusi |
| Beban gagal. | Cahya-katerangan disetel salah. | Nyetel setelan beban. |
| Bebane rusak. | Ngganti beban. | |
| Daya mati. | Nguripake daya. | |
| Beban kerjane kabeh wektu. | Ana sinyal terus-terusan ing wilayah deteksi. | Priksa setelan saka area deteksi. |
| Beban bisa digunakake nalika ana ora ana sinyal gerakan sing dideteksi. | Lampu ora dipasang kanthi apik supaya sensor gagal ndeteksi sinyal sing dipercaya. | Nyetel maneh panggonan instalasi. |
| Sinyal obah dideteksi dening sensor (movement ing mburi tembok, gerakan obyek cilik, lsp.) | Priksa setelan area deteksi. | |
| Beban ora bisa digunakake nalika ana sinyal gerakan sing dideteksi. | Kacepetan gerakan cepet banget utawa area deteksi sing ditemtokake cilik banget. | Priksa setelan area deteksi. |
Pènget! Kahanan ing ngisor iki bakal nyebabake reaksi kesalahan.
1. Dipasang ing obyek goyang bakal nyebabake reaksi kesalahan.
2. Gorden goyang sing ditiup angin bakal nyebabake reaksi kesalahan. Mangga pilih panggonan sing cocok kanggo nginstal.
3. Dipasang ing ngendi lalu lintas sibuk bakal nyebabake reaksi kesalahan.
4. Sparks diprodhuksi dening sawetara peralatan cedhak bakal mimpin kanggo reaksi kesalahan.
● Mangga konfirmasi karo instalasi prefesional.
● Kanggo tujuan safety, mangga mateni daya sadurunge operasi instalasi lan njabut.
● Sembarang kerugian disebabake operasi sing ora bener, pabrikan ora tanggung jawab.
