Sensor Radar Doppler Kab
Sensor Radar Doppler bisa nembus kaca, plastik lan kayu, saéngga sensor gelombang mikro bisa dipasang ing jero teduh sing digawe saka kaca, plastik utawa kayu kanthi ketebalan tartamtu. Contone, aplikasi ing lampu, mung yen nggawe sambungan kaya ing ngisor iki, sampeyan bisa ngganti lampu umum dadi lampu sensor otomatis.

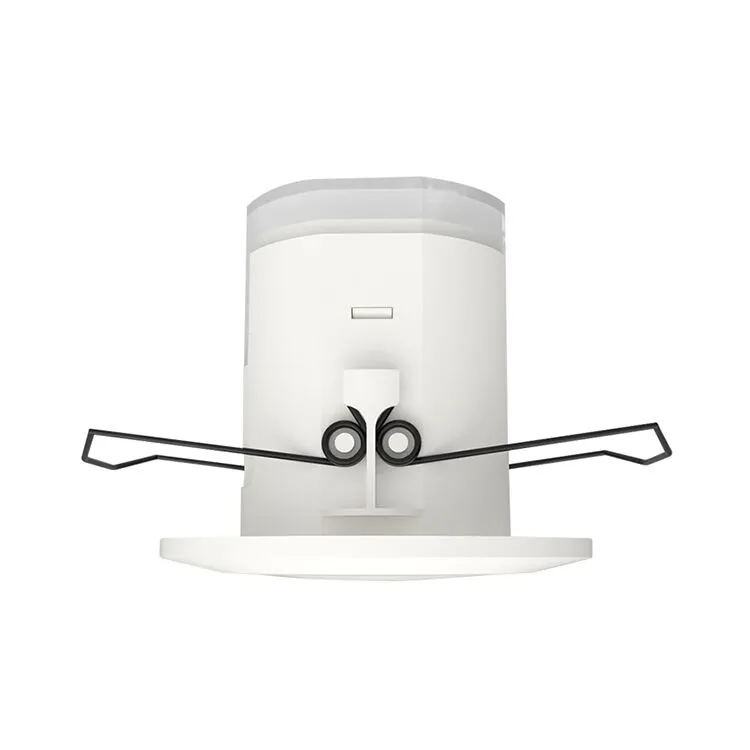

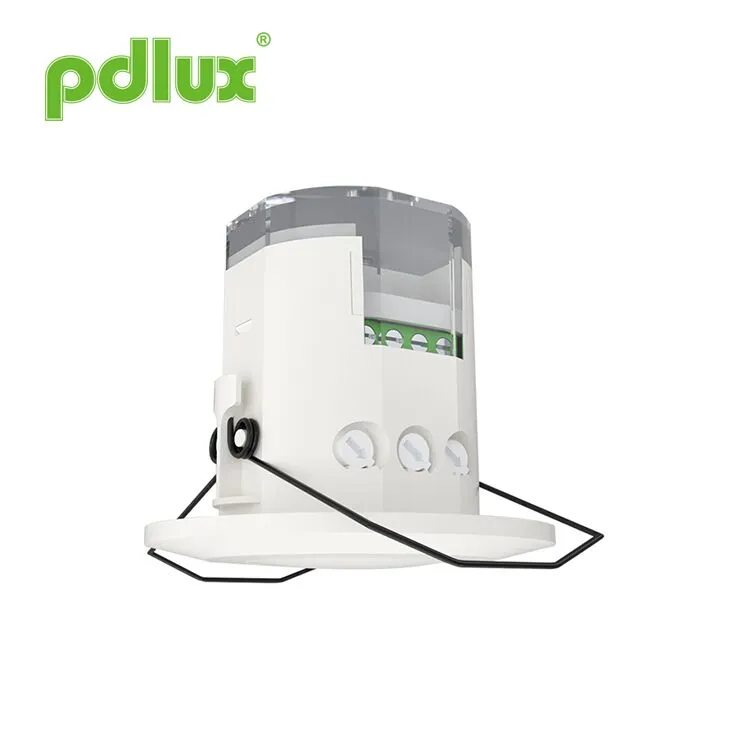

Model:PD-MV1018A
Kirim Pitakonan
Ringkesan
Iki minangka sensor gelombang mikro digital presisi dhuwur sing jangkauan deteksi 360 ° lan frekuensi kerja 5.8GHz. Iki adhedhasar prinsip Doppler sing nggabungake pemancar lan panampa. Iki nganggo MCU (Unit Kontrol Mikro) sing nambah presisi lan nyuda tingkat kesalahane. Iku alus ing tampilan lan kompak ing struktur. Bisa disambungake kanthi mandiri menyang beban utawa gampang dipasang ing njero lampu kanthi kap lampu sing digawe saka kaca utawa plastik. Iki digunakake digunakake ing passageway, jedhing, elevator, kluwarga utawa wilayah umum liyane kanggo pangayoman keamanan utawa nyimpen energi. Iki ditrapake kanggo sawetara paten teknis lan minangka pilihan sing cocog kanggo urip sing cerdas.
Fitur
1.Non-radiation gawe piala: daya pemancar sawijining luwih murah tinimbang 0.3mW, kang ora gawe piala kanggo awak manungsa.
2.Reliable & kinerja Stabil: iku ditrapake RC nyaring lan nyaring digital ing Processing digital. Uga nggunakake teknologi pemicu nol digital, yaiku, ing titik nol bakal disambungake kanthi otomatis utawa otomatis diputus. Iki nggunakake relay daya dhuwur Tyco kanggo ngontrol output, sing njamin kinerja sing bisa dipercaya. Iku nganggo chip manajemen daya kanggo njamin kinerja stabil ing 100-240VAC.
Spesifikasi
|
Sumber daya: 100-240VAC Frekuensi daya: 50/60Hz Dirating beban: 1600W Max.tungsten (220-240VAC) 400W Max.fluoresensi & LED (220-240VAC) 1000W Max.tungsten (100-130VAC) 250W Max.fluoresensi & LED (100-130VAC) Daya transmisi: <0.2mW Suhu kerja: -15°C~+70°C |
Tingkat perlindungan: IP20, Kelas II Setelan wektu: 8 detik nganti 12 menit (bisa diatur) Sudut deteksi: 360 ° Jarak deteksi: 2-10m (radii.) (bisa diatur) Kontrol cahya: 2-2000LUX (bisa diatur) Sit instalasi: ing njero ruangan, dipasang ing langit-langit Sistem HF: 5.8GHz CW gelombang listrik, ISM band |

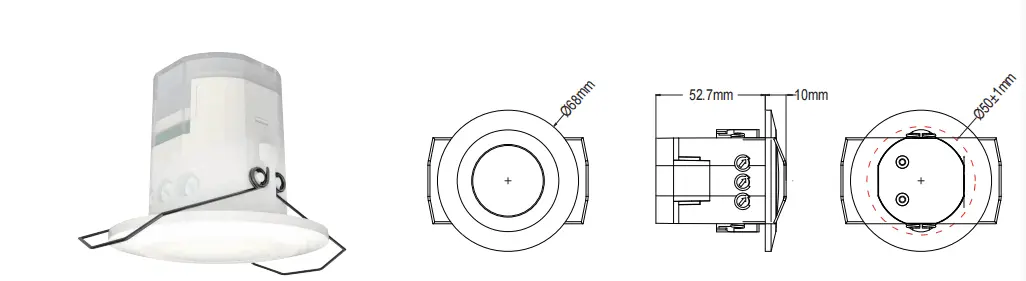

Informasi sensor
Aplikasi
Gelombang mikro bisa nembus kaca, plastik lan kayu, saéngga sensor gelombang mikro bisa dipasang ing njero ruangan sing digawe saka kaca, plastik utawa kayu kanthi ketebalan tartamtu. Contone, aplikasi ing lampu, mung yen nggawe sambungan kaya ing ngisor iki, sampeyan bisa ngganti lampu umum dadi lampu sensor otomatis.
Sampeyan bisa nginstal siji utawa luwih ing langit-langit utawa lantai kanggo ngontrol kabeh passageway.
Pangeling sing ramah: nalika nginstal loro utawa luwih gelombang mikro bebarengan, sampeyan kudu njaga jarak 4 meter saka siji liyane, yen ora ana gangguan ing antarane bakal nyebabake reaksi kesalahan.
Setelan cara siji: potentiometer
| Setelan rentang deteksi (sensitivitas) | |
|
Rentang deteksi yaiku istilah sing digunakake kanggo nggambarake radius bunder sing dibunderake ing lemah nalika dipasang ing dhuwur 2,5 m. Kanggo nguripake kenop kanthi anti-jarum jam yaiku kisaran minimal, kanthi searah jarum jam minangka maksimum. |
|
Cathetan: sawetara deteksi ing ndhuwur dipikolehi ing kasus wong sing dhuwuré antara 1.6m~1.7m kanthi tokoh tengah lan obah kanthi kacepetan 1.0~1.5m/sec. yen stature wong, tokoh lan owah-owahan kacepetan obah, sawetara deteksi uga bakal ngganti.
Kabar: nalika nggunakake produk iki, mangga nyetel sensitivitas (rentang deteksi) menyang nilai sing cocog nanging maksimal kanggo ngindhari reaksi ora normal sing disebabake dening gampang deteksi gerakan sing salah dening godhong lan gorden sing ndamu, kewan cilik utawa gangguan daya. jaringan lan peralatan listrik. Kabeh sing kasebut ing ndhuwur bakal nyebabake reaksi kesalahan. Nalika prodhuk ora bisa digunakake kanthi normal, coba ngurangi sensitivitas kanthi tepat, banjur nyoba. Gerakan manungsa bakal nyebabake induksi sensor, dadi nalika sampeyan ana ing tes fungsi, mangga ninggalake wilayah induksi lan aja nggawe gerakan kanggo nyegah. kerja sensor terus.
Pangeling sing ramah: nalika nginstal loro utawa luwih gelombang mikro bebarengan, sampeyan kudu njaga jarak 4 meter saka siji liyane, yen ora ana gangguan ing antarane bakal nyebabake reaksi kesalahan.
|
|
| Setelan wektu | |
|
Bisa ditetepake saka 8 detik (nguripake kanthi anti-jarum jam) nganti 12 menit (nguripake kanthi searah jarum jam). Sembarang gerakan sing dideteksi sadurunge wektu iki liwati bakal miwiti maneh timer. Disaranake milih wektu paling cendhak kanggo nyetel jarak deteksi lan kanggo nindakake tes mlaku. |
|
CATETAN: Yen lampu mati kanthi otomatis, butuh 1 detik sadurunge sensor siyap ndeteksi gerakan liyane, yaiku, mung sinyal sing dideteksi 1 detik mengko lampu bisa urip otomatis. Iku utamané kanggo imbuhan wektu tundha saka wayahe sinyal dideteksi lan cahya otomatis nganti lampu mati otomatis. Sampeyan bisa nemtokake wektu tundha kanggo kabutuhan praktis. Nanging luwih becik sampeyan ngedhunake wektu tundha kanggo ngirit energi, amarga sensor gelombang mikro nduweni fungsi sensing terus-terusan, yaiku, gerakan apa wae sing dideteksi sadurunge wektu tundha liwati bakal miwiti maneh timer lan lampu bakal terus urip. mung yen ana manungsa ing jangkoan deteksi.
|
|
| Setelan kontrol cahya | |
|
Bisa ditetepake ing sawetara 2 ~ 2000 LUX. Kanggo nguripake kenop kanthi anti-jarum jam kira-kira 2 lux, kanthi searah jarum jam kira-kira 2000 lux. Nalika nyetel zona deteksi lan nindakake tes lumaku ing wayah awan, sampeyan kudu nguripake kenop kanthi searah jarum jam. |
| Cathetan: aja nyetel telung tombol fungsi dadi keluwihan. Iki amarga telung tombol fungsi disambungake langsung menyang komponen, ana stopper cilik ing saben telung komponen, nalika sampeyan nyetel tombol saka wiwitan nganti pungkasan, giliran gedhe banget bakal ngrusak stopper, lan mimpin menyang 360 °. non-stop muter-muter. Watesan kisaran pangaturan yaiku 270 °, mangga digatekake. | |
Instalasi
Pateni daya.
Setel tabung Utas menyang kabel daya lan garis kontrol.
Sambungake daya lan beban karo sensor miturut diagram sambungan-line.
Nguripake tombol menyang kondisi becik
(Mangga netepake setelan kaya ing ndhuwur SETTING MANER ONE bagean kasebut.).
1, Dipasang ing obyek goyang bakal nyebabake reaksi kesalahan.
2. Tirai goyang sing ditiup angin bakal nyebabake reaksi kesalahan. Mangga pilih panggonan sing cocok kanggo nginstal.
3. Dipasang ing ngendi lalu lintas sibuk bakal nyebabake reaksi kesalahan.
4, Sparks diprodhuksi dening sawetara peralatan cedhak bakal mimpin kanggo reaksi kesalahan.
Fault lan solusi
| Fault | Panyebab kegagalan | Solusi |
| Beban gagal. | Cahya-katerangan disetel salah. | Nyetel setelan beban. |
| Bebane rusak. | Ngganti beban. | |
| Daya mati. | Nguripake daya. | |
| Beban kerjane kabeh wektu. | Ana sinyal terus-terusan ing wilayah deteksi. | Priksa setelan area deteksi. |
| Beban bisa digunakake nalika ora ana sinyal gerakan sing dideteksi. | Lampu kasebut ora dipasang kanthi apik supaya sensor gagal ndeteksi sinyal sing dipercaya. | Nyetel maneh panggonan instalasi. |
| Sinyal obah dideteksi dening sensor (gerakan ing mburi tembok, gerakan obyek cilik, lsp.) | Priksa setelan area deteksi. | |
| Beban ora bisa digunakake nalika ana sinyal gerakan sing dideteksi. | Kacepetan gerakan cepet banget utawa area deteksi sing ditemtokake cilik banget. | Priksa setelan area deteksi. |
● Mangga konfirmasi karo instalasi prefesional.
● Kanggo tujuan safety, mangga mateni daya sadurunge operasi instalasi lan njabut.
● Sembarang kerugian disebabake operasi sing ora bener, pabrikan ora tanggung jawab.
We are setya kanggo mromosiaken kualitas produk lan linuwih, Nanging, kabeh komponen elektronik duwe kemungkinan tartamtu dadi ora efektif, kang bakal nimbulaké sawetara troubles.When ngrancang, kita wis mbayar manungsa waé kanggo desain keluwih lan diadopsi kuota safety supaya ora masalah.
Pandhuan iki, tanpa idin kita, ora kena disalin kanggo tujuan liyane.
