Doppler Radar Microwave Motion sensor

Doppler Radar Microwave Motion sensor digunakake digunakake ing passageway, washroom, elevator, kluwarga utawa wilayah umum liyane kanggo pangayoman keamanan utawa nyimpen energi. Iki ditrapake kanggo sawetara paten teknis lan minangka pilihan sing cocog kanggo urip sing cerdas.

Model:PD-MV1018B

Kirim Pitakonan

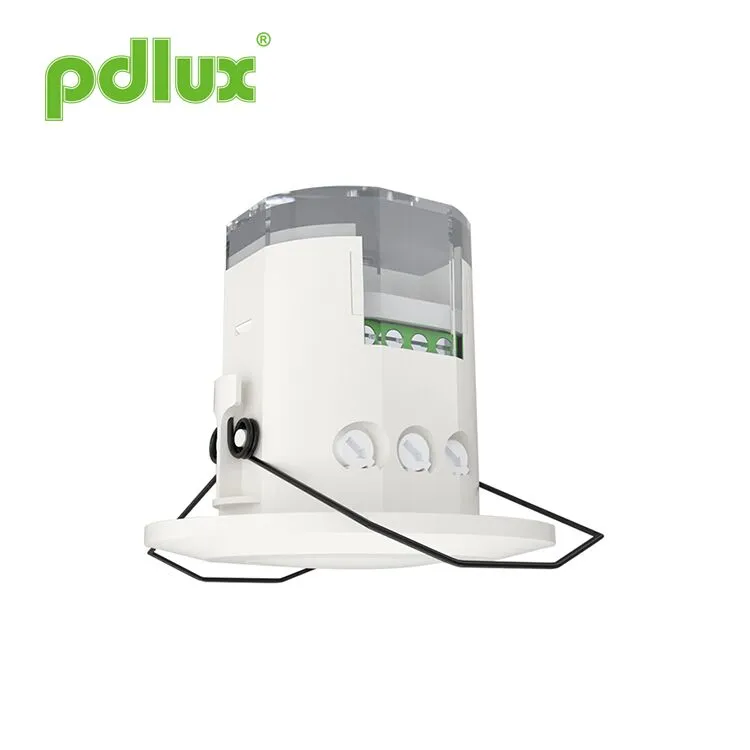

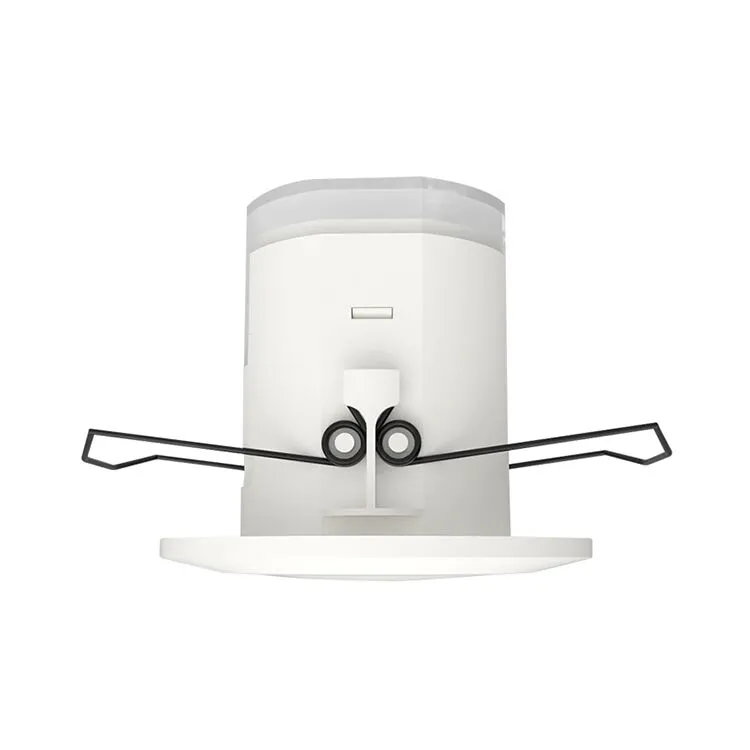

Doppler Radar Microwave Motion sensor

Ringkesan
Iki minangka sensor gelombang mikro digital presisi dhuwur sing jangkauan deteksi 360 ° lan frekuensi kerja 5.8GHz. Iki adhedhasar prinsip Doppler sing nggabungake pemancar lan panampa. Iki nganggo MCU (Unit Kontrol Mikro) sing nambah presisi lan nyuda tingkat kesalahane. Iku alus ing tampilan lan kompak ing struktur. Bisa disambungake kanthi mandiri menyang beban utawa gampang dipasang ing njero lampu kanthi kap lampu sing digawe saka kaca utawa plastik. Iki digunakake digunakake ing passageway, jedhing, elevator, kluwarga utawa wilayah umum liyane kanggo pangayoman keamanan utawa nyimpen energi. Iki ditrapake kanggo sawetara paten teknis lan minangka pilihan sing cocog kanggo urip sing cerdas.

Fitur
1.Non-radiation gawe piala: daya pemancar sawijining luwih murah tinimbang 0.3mW, kang ora gawe piala kanggo awak manungsa.
2.Reliable & kinerja Stabil: iku ditrapake RC nyaring lan nyaring digital ing Processing digital. Uga nggunakake teknologi pemicu nol digital, yaiku, ing titik nol bakal disambungake kanthi otomatis utawa otomatis diputus. Iki nggunakake relay daya dhuwur Tyco kanggo ngontrol output, sing njamin kinerja sing bisa dipercaya. Iku nganggo chip manajemen daya kanggo njamin kinerja stabil ing 100-240VAC.

Spesifikasi

Sumber daya: 100-240VAC
Frekuensi daya: 50/60Hz
Dirating beban: 1100W Max.tungsten (220-240VAC)
550W Max.fluoresensi & LED (220-240VAC)
550W Max.tungsten (100-130VAC)
275W Max.fluoresensi & LED (100-130VAC)
Daya transmisi: <0.2mW
Suhu kerja: -15°C~+70°C
Tingkat perlindungan: IP20, Kelas II
Setelan wektu: 8 detik nganti 12 menit (bisa diatur)

Sudut deteksi: 360 ° (pemasangan langit-langit),
180 ° (Pasang tembok)
Jarak deteksi: 2-10m (radii.) (bisa diatur),
(Pemasangan langit-langit)
25m Maks. (radii.) (bisa diatur)
(Pasangan tembok)
Kontrol cahya: 2-2000LUX (bisa diatur)
Sit instalasi: ing njero ruangan, dipasang ing langit-langit
Sistem HF: 5.8GHz CW gelombang listrik, ISM band

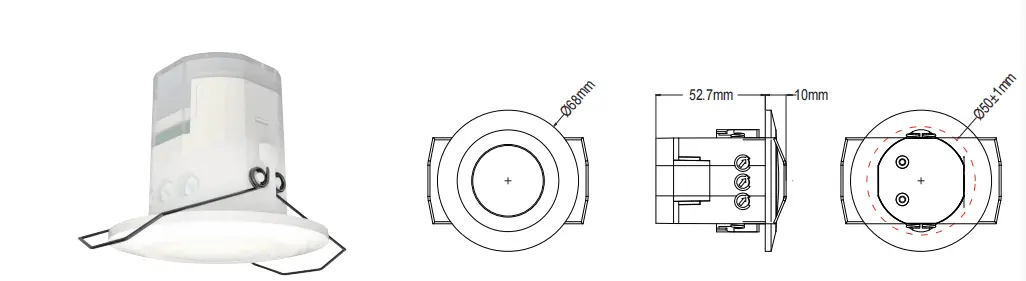

Informasi sensor

Aplikasi
Gelombang mikro bisa nembus kaca, plastik lan kayu, saéngga sensor gelombang mikro bisa dipasang ing njero ruangan sing digawe saka kaca, plastik utawa kayu kanthi ketebalan tartamtu. Contone, aplikasi ing lampu, mung yen nggawe sambungan kaya ing ngisor iki, sampeyan bisa ngganti lampu umum dadi lampu sensor otomatis.

Sampeyan bisa nginstal siji utawa luwih ing langit-langit utawa lantai kanggo ngontrol kabeh passageway.
Pangeling sing ramah: nalika nginstal loro utawa luwih gelombang mikro bebarengan, sampeyan kudu njaga jarak 4 meter saka siji liyane, yen ora ana gangguan ing antarane bakal nyebabake reaksi kesalahan.

Setelan cara siji: potentiometer

Setelan rentang deteksi (sensitivitas)
	Rentang deteksi yaiku istilah sing digunakake kanggo nggambarake radius bunder sing dibunderake ing lemah nalika dipasang ing dhuwur 2,5 m. Kanggo nguripake kenop kanthi anti-jarum jam yaiku kisaran minimal, kanthi searah jarum jam minangka maksimum.
Cathetan:jangkoan deteksi ndhuwur wis gained ing cilik saka wong sing antarane 1.6m ~ 1.7m dhuwur karo tokoh tengah lan gerakane ing kacepetan 1.0~1.5m/sec. yen stature wong, tokoh lan owah-owahan kacepetan obah, sawetara deteksi uga bakal ngganti. Kabar:nalika nggunakake prodhuk iki, mangga nyetel sensitivitas (rentang deteksi) kanggo nilai cocok nanging maksimum kanggo ngindhari reaksi abnormal disebabake gampang deteksi gerakan salah dening godhong ndamu & langsir, kéwan cilik utawa gangguan saka kothak daya & peralatan listrik. Kabeh sing kasebut ing ndhuwur bakal nyebabake reaksi kesalahan. Nalika prodhuk ora bisa digunakake kanthi normal, coba ngurangi sensitivitas kanthi tepat, banjur nyoba. Gerakan manungsa bakal nyebabake induksi sensor, dadi nalika sampeyan ana ing tes fungsi, mangga ninggalake wilayah induksi lan aja nggawe gerakan kanggo nyegah. kerja sensor terus. Pangeling-eling:Nalika nginstal loro utawa luwih gelombang mikro bebarengan, sampeyan kudu tetep 4 meter siji saka liyane, yen gangguan ing antarane wong-wong mau bakal mimpin kanggo reaksi kesalahan.
Setelan wektu
	Bisa ditetepake saka 8 detik (nguripake kanthi anti-jarum jam) nganti 12 menit (nguripake kanthi searah jarum jam). Sembarang gerakan sing dideteksi sadurunge wektu iki liwati bakal miwiti maneh timer. Disaranake milih wektu paling cendhak kanggo nyetel jarak deteksi lan kanggo nindakake tes mlaku.
CATETAN:Nalika lampu mati kanthi otomatis, butuh 1 detik sadurunge sensor siyap ndeteksi gerakan liyane, yaiku, mung sinyal sing dideteksi 1 detik mengko lampu bisa urip otomatis. Iku utamané kanggo imbuhan wektu tundha saka wayahe sinyal dideteksi lan cahya otomatis nganti lampu mati otomatis. Sampeyan bisa nemtokake wektu tundha kanggo kabutuhan praktis. Nanging luwih becik sampeyan ngedhunake wektu tundha kanggo ngirit energi, amarga sensor gelombang mikro nduweni fungsi sensing terus-terusan, yaiku, gerakan apa wae sing dideteksi sadurunge wektu tundha liwati bakal miwiti maneh timer lan lampu bakal terus urip. mung yen ana manungsa ing jangkoan deteksi.
Setelan kontrol cahya
	Bisa ditetepake ing sawetara 2 ~ 2000 LUX. Kanggo nguripake kenop kanthi anti-jarum jam kira-kira 2 lux, kanthi searah jarum jam kira-kira 2000 lux. Nalika nyetel zona deteksi lan nindakake tes lumaku ing wayah awan, sampeyan kudu nguripake kenop kanthi searah jarum jam.
Cathetan:please ora nyetel telung tombol fungsi kanggo keluwihan. Iki amarga telung tombol fungsi disambungake langsung menyang komponen, ana stopper cilik ing saben telung komponen, nalika sampeyan nyetel tombol saka wiwitan nganti pungkasan, giliran gedhe banget bakal ngrusak stopper, lan mimpin menyang 360 °. non-stop noleh. Watesan kisaran pangaturan yaiku 270 °, mangga digatekake.

Instalasi
Pateni daya.
Setel tabung Utas menyang kabel daya lan garis kontrol.
Sambungake daya lan beban karo sensor miturut diagram sambungan-line.
Nguripake tombol menyang kondisi becik
(Mangga netepake setelan kaya ing ndhuwur SETTING MANER ONE bagean kasebut.).

1, Dipasang ing obyek goyang bakal nyebabake reaksi kesalahan.
2, Goyang langsir diunekake dening angin bakal mimpin kanggo reaksi kesalahan. Mangga pilih panggonan sing cocok kanggo nginstal.
3. Dipasang ing ngendi lalu lintas sibuk bakal nyebabake reaksi kesalahan.
4, Sparks diprodhuksi dening sawetara peralatan cedhak bakal mimpin kanggo reaksi kesalahan.

Fault lan solusi

Fault	Panyebab kegagalan	Solusi
Beban gagal.	Cahya-katerangan disetel salah.	Nyetel setelan beban.
	Bebane rusak.	Ngganti beban.
	Daya mati.	Nguripake daya.
Beban kerjane kabeh wektu.	Ana sinyal terus-terusan ing wilayah deteksi.	Priksa setelan area deteksi.
Beban bisa digunakake nalika ora ana sinyal gerakan sing dideteksi.	Lampu kasebut ora dipasang kanthi apik supaya sensor gagal ndeteksi sinyal sing dipercaya.	Nyetel maneh panggonan instalasi.
	Sinyal obah dideteksi dening sensor (gerakan ing mburi tembok, gerakan obyek cilik, lsp.)	Priksa setelan area deteksi.
Beban ora bisa digunakake nalika ana sinyal gerakan sing dideteksi.	Kacepetan gerakan cepet banget utawa area deteksi sing ditemtokake cilik banget.	Priksa setelan area deteksi.

● Mangga konfirmasi karo instalasi prefesional.
● Kanggo tujuan safety, mangga mateni daya sadurunge operasi instalasi lan njabut.
● Sembarang kerugian disebabake operasi sing ora bener, pabrikan ora tanggung jawab.

We are setya kanggo mromosiaken kualitas produk lan linuwih, Nanging, kabeh komponen elektronik duwe kemungkinan tartamtu dadi ora efektif, kang bakal nimbulaké sawetara troubles.When ngrancang, kita wis mbayar manungsa waé kanggo desain keluwih lan diadopsi kuota safety supaya ora masalah.
Pandhuan iki, tanpa idin kita, ora kena disalin kanggo tujuan liyane.
