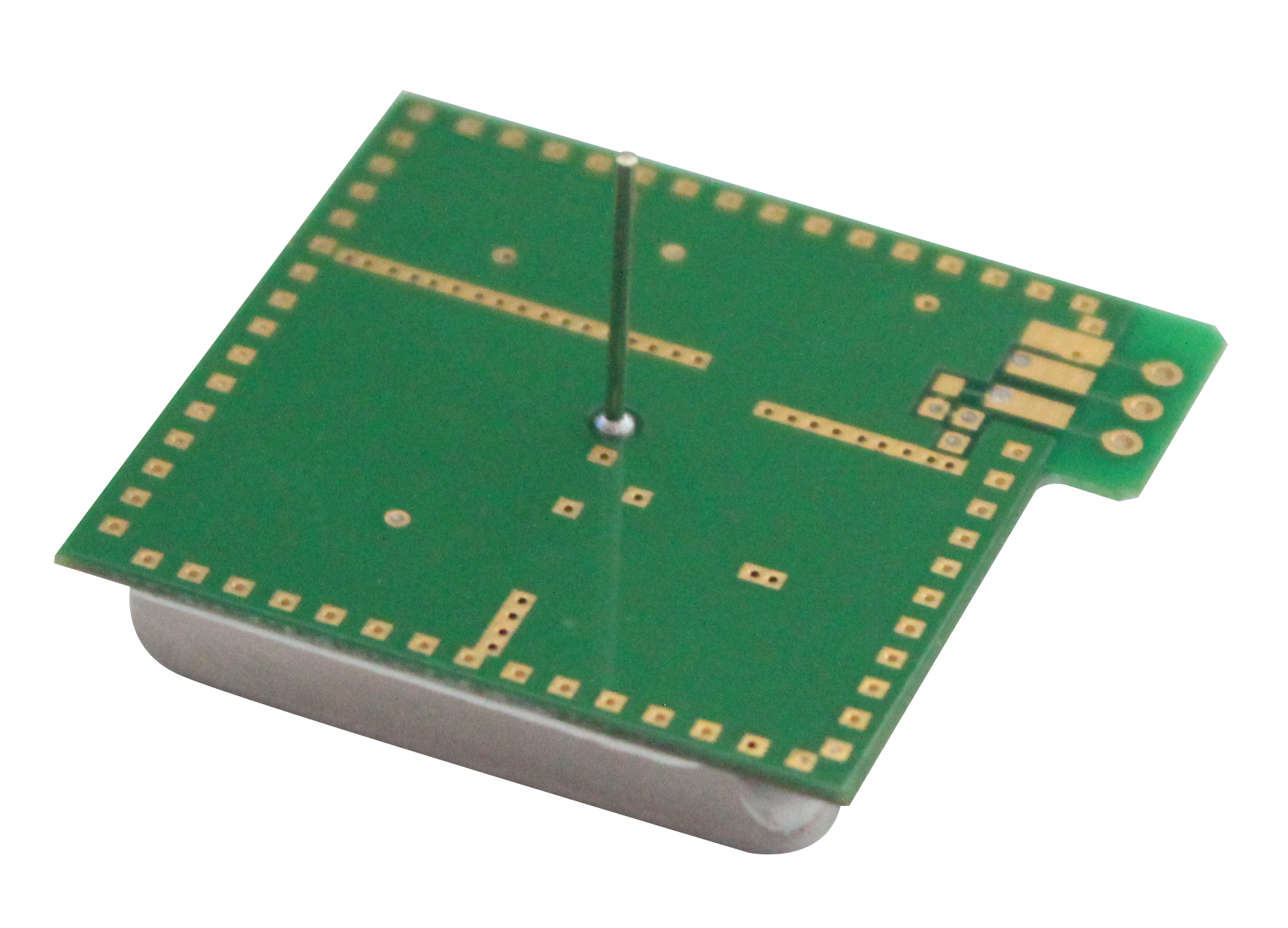

Instalasi Langit-langit 5.8GHz Microwave Sensor Modul
Instalasi Langit-langit Modul Sensor Gelombang Mikro 5.8GHz minangka modul transceiver C-Band Bi-Static Doppler. Iku Osilator Resonator (CRO) sing dibangun. , ndadekake pangolahan sinyal luwih gampang lan nggampangake nyambungake karo pengontrol.
Model:PD-V1
Kirim Pitakonan
Instalasi Langit-langit Modul Sensor Gelombang Mikro 5.8GHz minangka modul transceiver Doppler Bi-Static C-Band. Osilator Resonator (CRO) sing dibangun. Modul iki, sing nggunakake sirkuit amplifier sing dibangun lan langsung ngasilake sinyal amplifikasi, ngirit sirkuit amplifier eksternal , nggampangake pangolahan sinyal lan nggampangake nyambungake karo pengontrol.
Instalasi Langit-langit Modul Sensor Gelombang Mikro 5.8GHz saenipun cocog kanggo sensor pendhudhukan ing saklar lampu otomatis. Instalasi Langit-langit Modul Sensor Gelombang Mikro 5.8GHz uga bisa digunakake kanggo detektor intruder dipasang ing langit-langit.
|
Aplikasi saka Instalasi Langit-langit 5.8GHz Microwave Sensor Modul
● Ngalih cerdas
● Output daya nirkabel sing sithik |
Miturut EN 300440-V2.1.1, EN 62479:2010, RED directive-2014/53/eu Miturut FCC Part 15.249 Miturut EN 62321, arahan ROHS-2011/65/eu Miturut arahan REACH-1907/2006/ec |
|
Pola Beam Antena (Omni-directional)
|
Ukuran produk
|
| Paramèter | Cathetan | Min | Tipe | Maks | Unit | ||||
| Setelan Frekuensi | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Daya Radiasi (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Wektu Mapan |
|
5 |
|
10 | mS | ||||
| Ditampa Kekuatan Sinyal | 2 | 150 | 200 | 300 | μVp-p | ||||
| rame | 3 | 100 | 150 | 200 | mVrms | ||||
| Tegangan Pasokan |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Konsumsi Saiki |
|
18 | 20 | 25 | mA | ||||
| Frekuensi Ambalan Pulsa | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Lebar Pulsa | 4 | 15 | 50 | 70 | μSek | ||||
| Suhu operasi |
|
-15 | 22 | 75 | ℃ | ||||
| Bobot |
|
6.0 | 6.5 | 7.0 | g | ||||
Cathetan 1: Emisi sing dipancarake dirancang kanggo nyukupi aturan FCC.
Cathetan2: Kekuwatan Sinyal Ditampa (RSS) diukur kanthi total 1 Ways path loss 36dB.
Cathetan 3: Tegangan swara diukur saka 10Hz nganti 100Hz ing port Output, ing njero ruangan Anechoic.
Cathetan 4: Operasi pulsa
