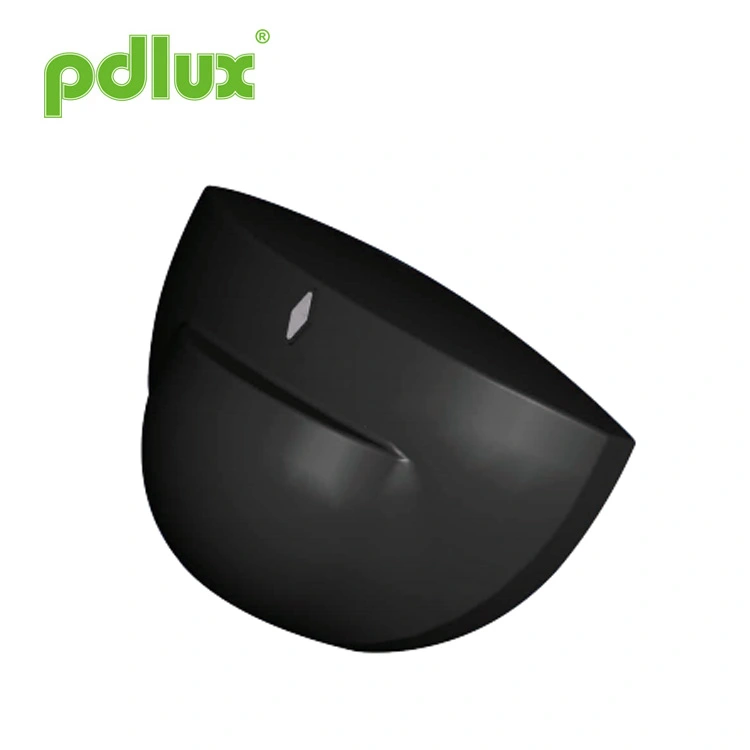

Sensor Pintu Otomatis Sensitivitas Tinggi 24GHz
Pdlux minangka panyedhiya China Sensor Pintu Otomatis Sensitivitas Tinggi 24GHz; nggunakake program aritmetika adhedhasar FFT kanggo pangukuran jarak sing akurat lan penolakan gangguan sing kuat. Nampilake relay Omron miniatur kanthi konsumsi daya sing sithik lan sensitivitas suhu sing minimal, menehi keandalan sing unggul tinimbang sensor fotoelektrik konvensional. Cocog kanggo pengontrol lawang otomatis lan detektor manungsa sistem weker, fungsi sensing bisa disesuaikan, menehi solusi sing apik kanggo macem-macem akses lan aplikasi keamanan.
Model:PD-DS1015
Kirim Pitakonan
| Daftar kemasan ing | Φ6 Ekspansi plastik
|
3x30 sekrup
|
instruksi | kabel 1X
|
| Jumlah | 2X | 2X | 1X |
Sensor dirancang dening program aritmetika FFT, lan nduweni akurasi dhuwur ing deteksi jarak lan kemampuan anti-interferensi.
Nggunakake relay Omron asli sing nduweni ukuran ultra cilik lan konsumsi daya sing sithik. Nduwe resistensi internal cilik
kanggo nggawe ora sensitif marang suhu. Reliabilitas luwih dhuwur tinimbang output fotoelektrik umum. Iku cocok kanggo
macem-macem otomatis lawang-controller uga bisa ditrapake minangka detektor manungsa kanggo sistem weker.
bisa disesuaikan. Sensor nduweni kinerja biaya paling apik sajrone produk kasebut.
| Sumber daya | AC: 10-24 V DC: 12-35V |
|
| Arus siyaga | <15mA | |
| Arus kerja | 25mA Nilai khas | |
| Kapasitas Output | 35V, 0.5A Maks | |
| Duration Output | 500ms | |
| sistem HF | 24.125GHz CW radar, ISM band | |

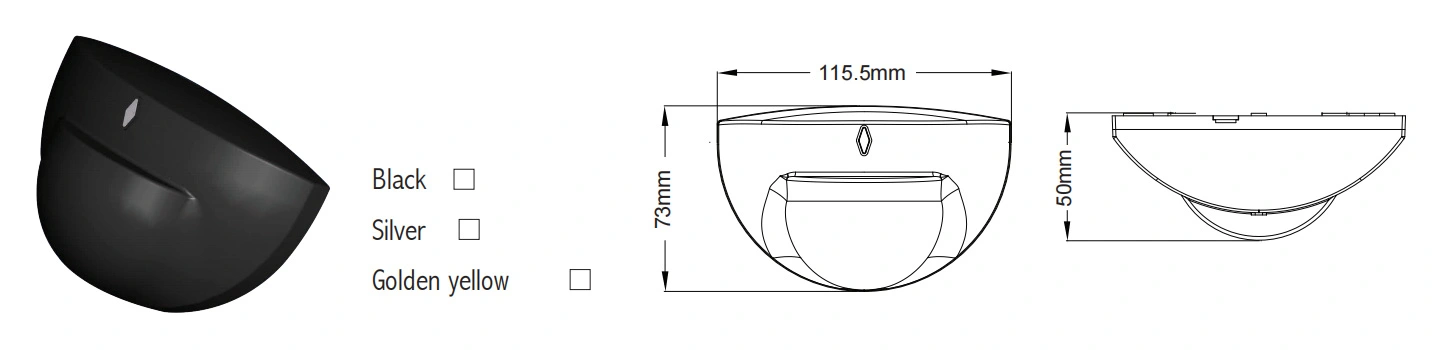

| Warna tutup | Ireng / Perak / Kuning Emas | |
| Instalasi lungguh | Instalasi tembok | |

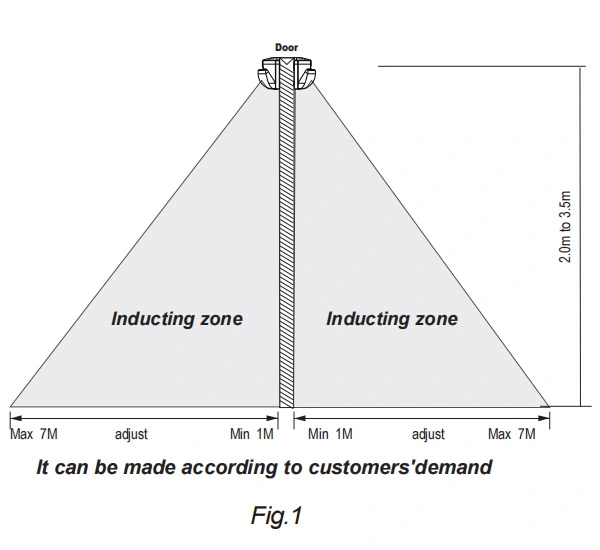

| Dhuwur dipasang | 2.0m kanggo 3.5m | |
| Sudut deteksi | 90 ° (instalasi tembok) bisa digawe aoocording kanggo customer'demand | |
| Range deteksi | 1m (sensibilitas maksimal, probe tegak lurus karo lemah) 7m (sensibilitas maksimal, probe maju) |
|
| Suhu kerja | -20°C~50°C | |
| Kelembapan kerja | <93%RH | |
1. Ngadopsi modul sensor radar gelombang mikro 24.125GHz K band sing linuwih.
2. Makarya ing macem-macem lingkungan (Panas, lembab, rame lan angin. Tanpa campur tangan obyek obah liyane, nyedhot kaya mobil utawa kewan obah)
3. Desain cilik lan praktis, digunakake kanggo macem-macem jinis lawang sensing.
4. Ngadopsi teknologi sensing majeng Organisasi Kesehatan Dunia, ora mbebayani kanggo kesehatan.
5. Sensing kadohan lan amba bisa diatur kanggo ketemu syarat pemandangan beda.

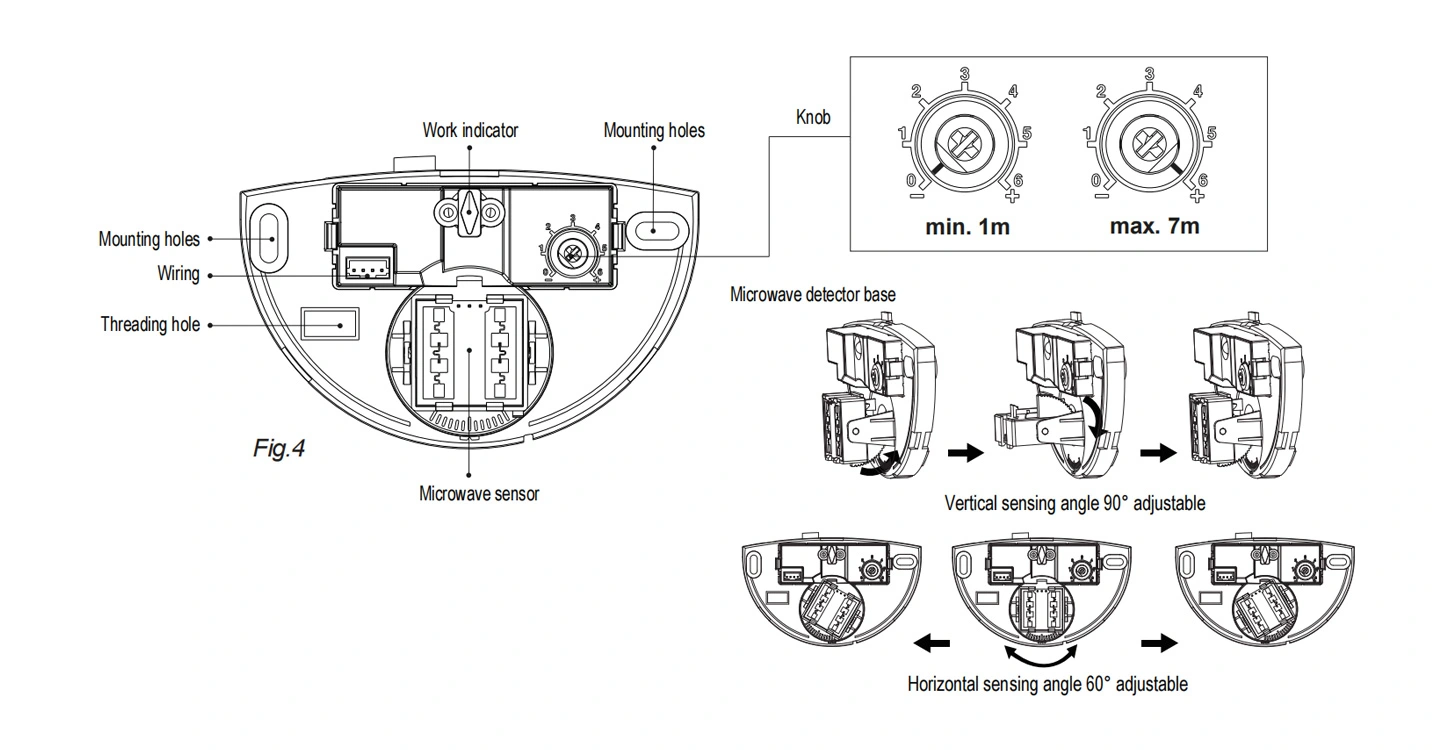

Kanggo nguripake kanthi anti-jarum jam iku jarak minimal (approx.1m), kanthi searah jarum jam iku maksimum (approx.7m). Menawi dedeg piadegipun tiyang,
tokoh lan owah-owahan kacepetan obah, deteksi uga bakal ngganti, sing, kacepetan sing luwih dhuwur bakal mimpin kanggo jarak deteksi luwih cendhek.
Jarak deteksi iki minangka jarak sing nyetel nalika detektor ngadhepi ngarep. Nalika nginstal sensor, nyetel sudut sensing.
lan jarak miturut adegan praktis. Cukup priksa jarak sensing sing cukup kanggo mbukak lawang. Aja nyetel sensing maneh
jarak ing kasus salah micu kanggo lawang saka pass-by wong utawa mobil.
Cathetan: nalika nggunakake prodhuk iki, atur sensitivitas (rentang deteksi) menyang nilai sing cocog nanging maksimal kanggo nyegah
reaksi abnormal sing disebabake gampang deteksi gerakan sing salah dening godhong lan gorden sing ndamu, kewan cilik utawa gangguan
jaringan listrik lan peralatan listrik. Kabeh sing kasebut ing ndhuwur bakal nyebabake reaksi kesalahan. Nalika produk ora bisa digunakake kanthi normal,
Mangga nyoba kanggo murah sensitivitas jumbuh, lan banjur nyoba iku. Gerakan manungsa bakal nimbulaké induksi sensor, supaya nalika sampeyan ing
Tes fungsi, monggo ninggalake wilayah induksi lan aja nggawe gerakan kanggo nyegah sensor kerja terus-terusan.

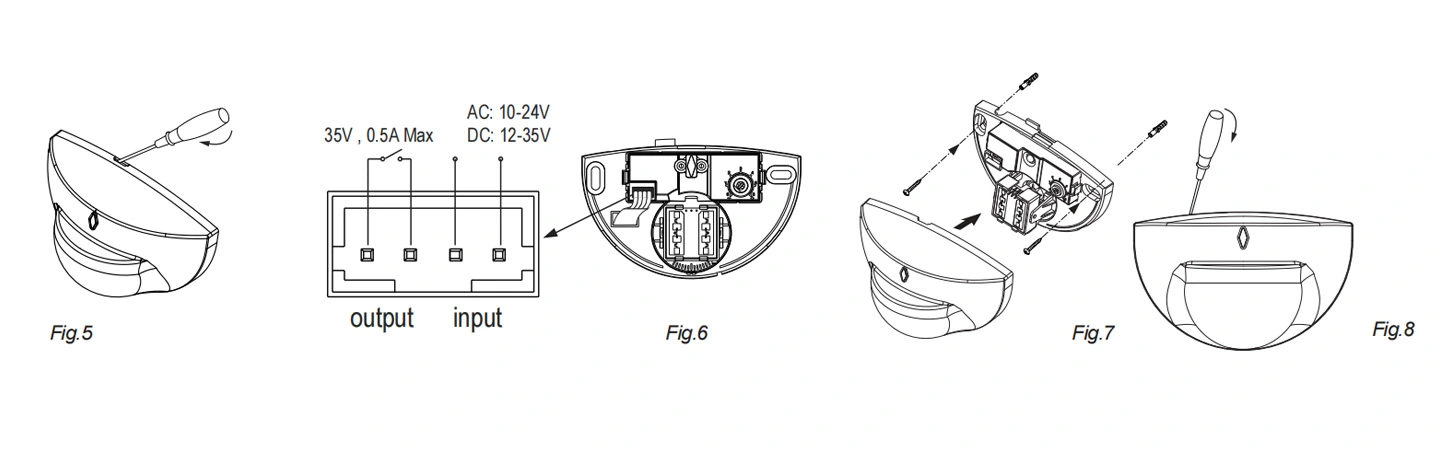

Step1 Copot tutup sadurunge sampeyan nginstal prodhuk. (minangka Fig5.)
Step2 Tandhani posisi bolongan kanthi potlot sawise nemtokake ing ngendi sampeyan pengin nginstal produk.
Cathetan: Yen tembok kayu, ora perlu nggunakake sekrup ekspansi plastik, mung kencengake sekrup nganggo obeng.
Step3 Ngebor bolongan ing tembok sing ana tandha potlot nganggo bor listrik lan entuk ekspansi plastik ing jero bolongan.
Step4 Sambungake kabel menyang produk liwat bukaan entri kabel. (minangka Fig6.)
Step5 Nggunakake ngawut-awut nginstal basa ing posisi sing dipilih lan nyetel kenop. (minangka Fig7.)
Langkah 6 Pasang tutup menyang pangkalan sing wis dipasang ing tembok. (kaya Gambar 7.)
Mbukak kanggo nyetel senor sawise instalasi: Pasang screwdriver menyang peserta antarane tutup lan basa lan pry tutup. (Gambar 8)
Kahanan ing ngisor iki bakal nyebabake reaksi kesalahan.
1, Dipasang ing obyek goyang bakal nyebabake reaksi kesalahan.
2, Goyang langsir diunekake dening angin bakal mimpin kanggo reaksi kesalahan. Mangga pilih panggonan sing cocok kanggo nginstal.
3. Dipasang ing ngendi lalu lintas sibuk bakal nyebabake reaksi kesalahan.
4, Sparks diprodhuksi dening sawetara peralatan cedhak bakal mimpin kanggo reaksi kesalahan.
