10.587GHz Keamanan Microwave Radar Sensor Modul

Pdlux minangka pemasok khusus 10.587GHz Keamanan Microwave Radar Sensor Modul beroperasi ing X-band (10.525-10.687GHz, frekuensi disesuaikan saben wilayah). Nampilake antena tambalan, DRO, saluran arus sing sithik, lan ukuran sing kompak, nyedhiyakake deteksi sudut amba (bidang H) lan sudut sempit (bidang E) kanggo pemasangan sing fleksibel. Konsumsi daya bisa luwih suda liwat mode PWM. Selaras karo RoHS, cocog kanggo sistem keamanan, lawang otomatis, lampu gerakan, IoT, lan sensor kacepetan.

Model:PD-V9H

Kirim Pitakonan

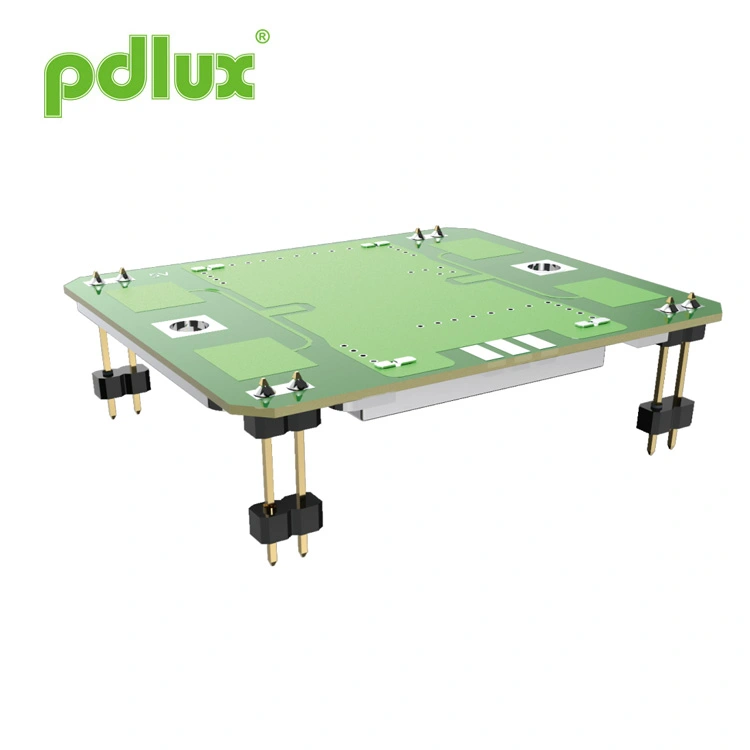

Piranti Sensing Doppler X-band

PD-V9H

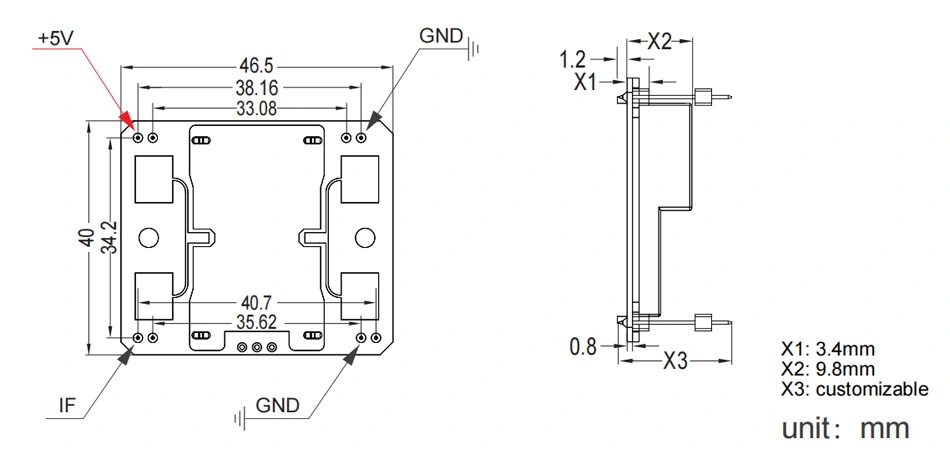

Ukuran

SIZE

Fitur

- Setelan Frekuensi: 10.587GHz ± 10M
- Kalebu Patch Antena
- DRO: Dielektrik Resonator Oscilato
- Low DC Current Saluran
- Ukuran Cilik
- Kepatuhan RoHS

Spesifikasi

Item	Spesifikasi
Setelan Frekuensi	10.587GHz ±10M
kahanan	Ta = +25 C, Vin = +5 VDC
Tegangan operasi	+5,0 ± 0,5 VDC
Operasi Saiki	<32 mA jinis.
Daya Output	20 mW (13 dBm) E.I.R.P. typ.
Stabilitas Frekuensi	± 5 MHz maks. (Ta: -30 nganti +55 C)
Bali Loss Sensitivitas	-90 dBc jinis.
Emisi Harmonik Kapindho	- kisaran 40 dBm
Antena Beamwidth (-3 dB)	E-Pesawat	36 derajat nom. (Sudut kebak oretical 72 derajat)
	H-pesawat	72 derajat nom. (Sudut kebak oretical 144 derajat)
Antarmuka RF	Patch Antena
Range Suhu	-30 nganti +55 C (Cakupan panggunaan standar), -40 nganti +80 C (Rentang panggunaan maksimal)
Peraturan kanggo kepatuhan	-30 ETS 300 440

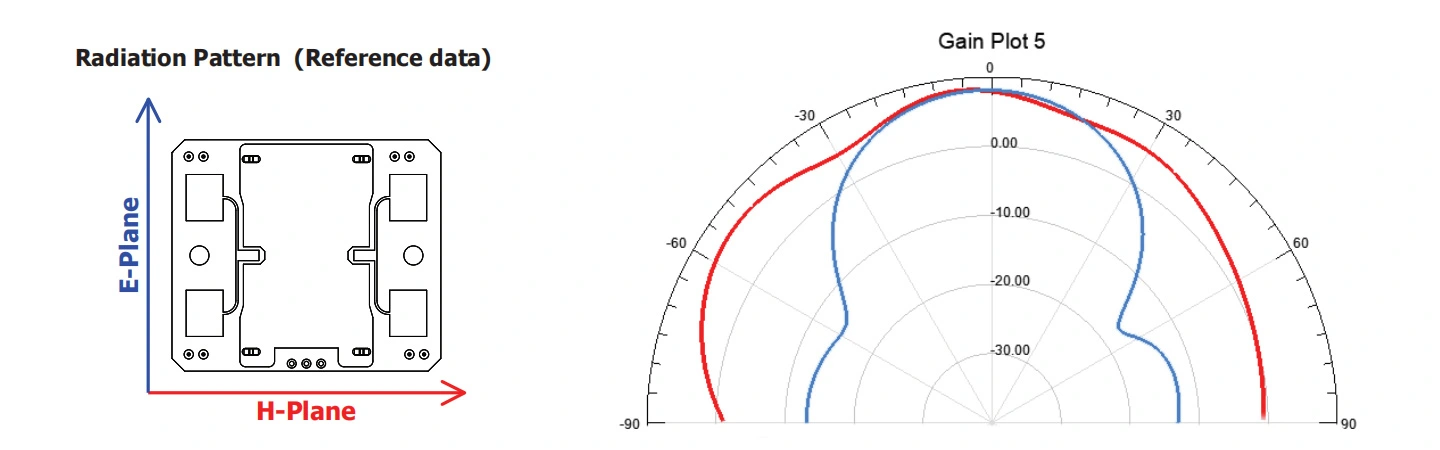

Pola Radiasi

Pambuka Brief

Sensor padhang seri PD-V9 beroperasi ing X-band. Frekuensi operasi ing sawetara frekuensi saka 10.525GHz kanggo 10,687 GHz. Pangguna kudu tumbas adhedhasar kustomisasi miturut peraturan frekuensi ing negara kasebut dumunung. Contone, 10.525GHz, 10.587GHz, 10.687GHz. Sensor seri PD-V9 akeh digunakake ing keamanan lan pengawasan produk aplikasi, sensor lawang otomatis, lampu sensing seluler, sensor IoT, sensor kacepetan, lan macem-macem sensor seluler produk.
Sensor kasebut nduweni deteksi sudut gedhe H-Plane lan deteksi sudut cilik Eplan. Pangguna bisa ndandani sensor ing macem-macem ngarepke minangka dibutuhake nalika nggunakake. kaya pangguna pengin saiki digunakake sensor dadi cilik sabisa, sampeyan bisa nyetel mode sumber daya saka sensor menyang mode PWM (siklus tugas), sing bisa nyuda arus kerja kanthi efektif.

MASALAH MUNGKIN MUNGKIN

Nalika pangguna nemoni masalah ing ngisor iki nalika nggunakake utawa langsung ngganti sensor asli.
1. Panggunaan pisanan:
Nalika sampeyan nggunakake sensor seri PD-V9 kanggo pisanan lan nemoni sensitivitas dhuwur utawa sensitivitas ora cukup, sampeyan kudu pisanan mriksa status setelan gain saka sirkuit amplifikasi. Lan apa cara pitungan digunakake dening MCU kanggo proses sinyal iku cocok. Umumé, gampang golek solusi.

2. Masalah sing bisa kedadeyan nalika langsung ngganti sensor sing digunakake sadurunge:
Nalika langsung ngganti sensor sing sadurunge digunakake, bisa uga ana masalah sensitivitas dhuwur lan sensitivitas kurang, sing bisa gampang ditanggulangi. Cukup nambah sirkuit amplifikasi utawa nyuda gain sirkuit amplifikasi cukup. Ora perlu nimbang algoritma pangolahan sinyal MCU.

Bantuan sing bisa dibutuhake pamula nalika nggunakake:
Yen sampeyan nemoni kangelan nalika nggunakake sensor seri PD-V9 lan mbutuhake pitulungan. Sampeyan bisa hubungi kita liwat email. Umumé, jawaban bisa dipikolehi.

Pengenalan produk:
Pambuka produk bisa diowahi lan ditingkatake dening PDLUX sawayah-wayah yen perlu. Ora mesthi kabeh wong bakal dilaporake kanthi pas wektune.
